Ryzenの特徴:チップセット
AMD Ryzenプロセッサーの”チップセット”の主な特徴
- 「Ryzen Threadripper」ではSocket TR4を新たに採用し、X399チップセットが対応しています。
- 「Ryzen 7」「Ryzen 5」「Ryzen 3」ではSocket AM4を新たに採用し、すでに発売されている第7世代APU Aシリーズと共通のソケットとなります。
- 「Ryzen 7」「Ryzen 5」「Ryzen 3」に対応したチップセットとして、AMD X370、B350、A320チップセットがあります。この他、ITX向け専用チップセットがあります。
- 「Ryzen 7」「Ryzen 5」「Ryzen 3」および「第7世代APU Aシリーズ」は共通のチップセット、マザーボードを使用することができます。※マザーボードの仕様によります。
Ryzen対応チップセットについて
「Socket TR4」対応チップセットは「Ryzen Threadripper」専用のソケットおよびチップセットとなります。
「Socket AM4」対応チップセットでは「Ryzen 7」「Ryzen 5」「Ryzen 3」だけでなく第7世代APU「Bristol Ridge」A-9000シリーズもサポートする共通のチップセットとなります。
※対応するCPU/APUはマザーボードの仕様によります。
チップセット | AMD 300 シリーズ チップセット | |||
---|---|---|---|---|
X399 | X370 | B350 | A320 | |
ソケット | TR4 | AM4 | ||
対応CPU | Ryzen Threadripper | AMD Ryzen7,5,3 / 第7世代APU Aシリーズ | ||
PCI Express レーンの最大数 | 8 | 6 | 4 | |
PCI-Express | 2.0 | |||
USB3.1ポートの最大数 | 2 | 2 | 2 | 1 |
USB3.0ポートの最大数 | 5 | 6 | 2 | 2 |
USB2.0の最大数 | 6 | 6 | 6 | 6 |
SATA Expressポートの最大数 | 2 | 2 | 2 | |
SATA 6.0 Gb/s ポートの最大数 | 8 | 4 | 2 | 2 |
RAID構成 | 0/1/10 | |||
CFX/SLI対応 | ○ | × | ||
オーバークロック対応 | ○ | × |

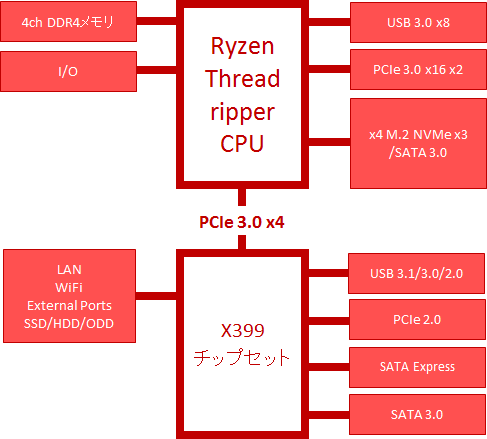

Ryzen Threadripper X399チップセット ブロック図
インテルCPUと大きく異なる特徴は、ITXなどの小型マザーボードでの使用も考慮された仕様となっているためCPU側にもUSBやSATAの機能を統合しています。どのIOを使用するかは、マザーボードの仕様によります。
Ryzen 7/5/3 X370/B350/A320チップセット ブロック図
インテルCPUと大きく異なる特徴は、ITXなどの小型マザーボードでの使用も考慮された仕様となっているためCPU側にもUSBやSATAの機能を統合しています。どのIOを使用するかは、マザーボードの仕様によります。
