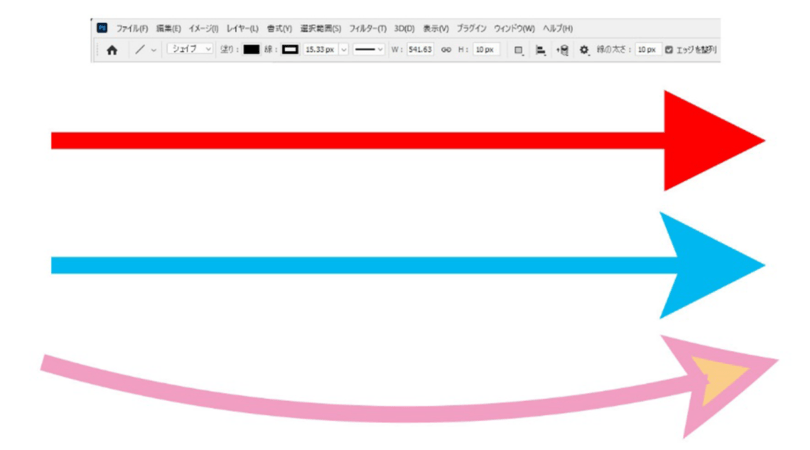

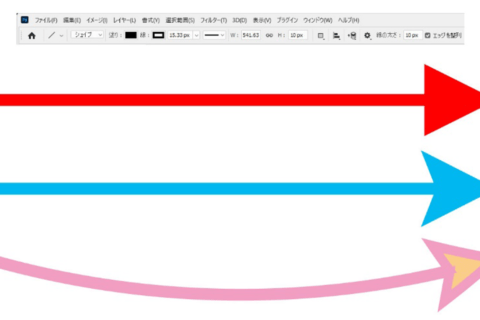

矢印を描画する方法

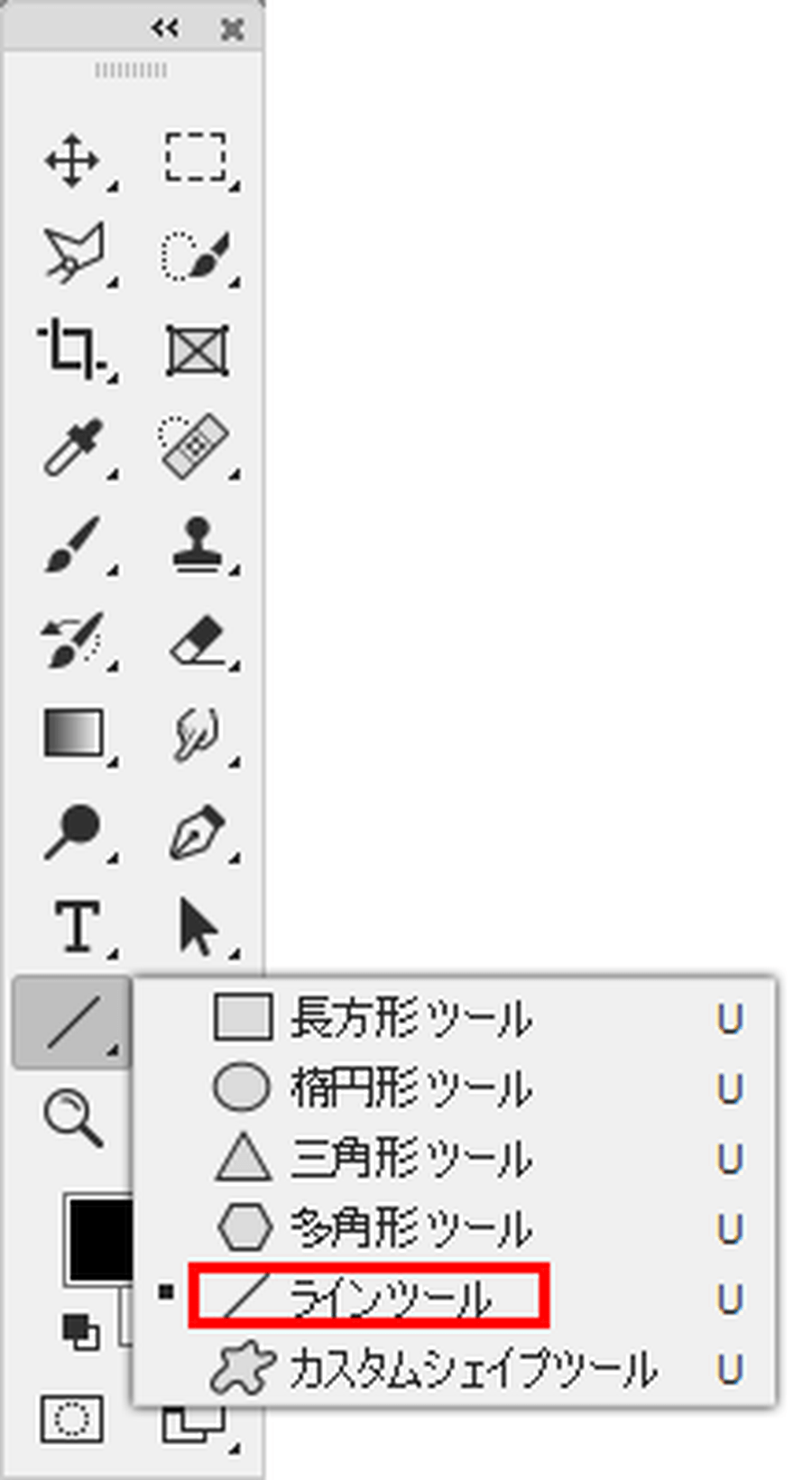

Photoshopで矢印を描画したい場合、ツールパネルの「ラインツール」を活用します。

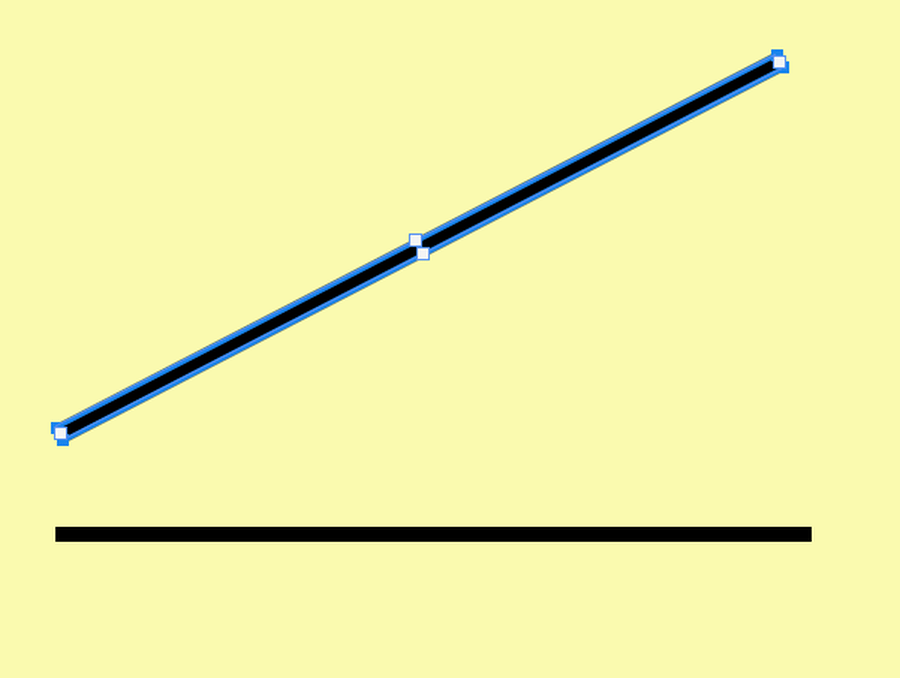

画面で任意の位置をプレスし、そのまま引っ張ればラインを描画できます。

ちなみに、始点から「Shift」キーを押しながらドラッグすると、それぞれのおおよその方向にあわせて、縦なら垂直、横なら水平、斜めなら角度45°のラインを引くことができます。

ラインツールを選択すると、メニューバーの下にオプションバーが表示されます。

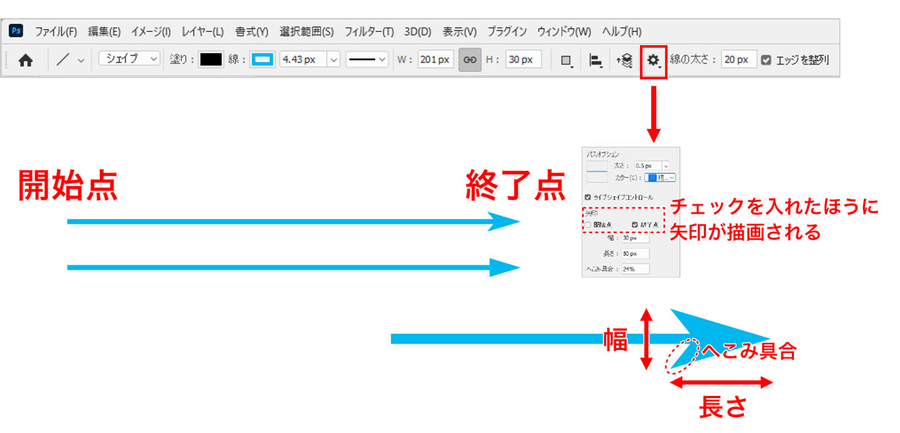

オプションバーの歯車アイコンをクリックして、「パスオプション」パネルで内容を設定すれば矢印の描画は完了です。下が最低限の情報をまとめた内容です。

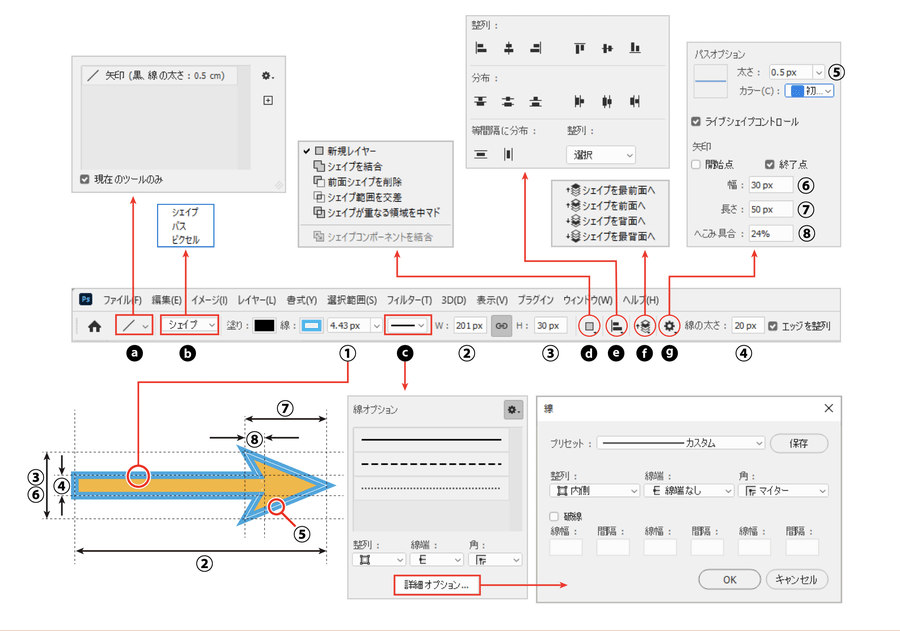

さらにオプションバーと矢印設定の関係の詳細を整理したのが、下の図です。矢印の描画はオプションバーの各機能を利用すると、より細かな設定が可能になります。

①矢印線に指定する輪郭
②矢印線の幅
③矢印線の高さ（⑥の値が優先される。矢印値を設定しない場合は④と同じ）
④矢印線の太さ
⑤矢印線の選択時の太さ（図の白線部分）
⑥矢印の幅（矢印がなければ④と同じ）
⑦矢印の長さ
⑧矢印のへこみ具合
ⓐ矢印線の選択と登録
ⓑ矢印生成データの切り替え（シェイプに設定。パス設定の場合はカラー情報が残りません）
ⓒ矢印線オプション
ⓓ矢印生成場所の指定
ⓔ矢印の整列（同一レイヤー上のパスデータに対してのみ有効）
ⓕシェイプデータの前後位置調整
ⓖ矢じりオプションの設定

任意に作った矢印を登録する

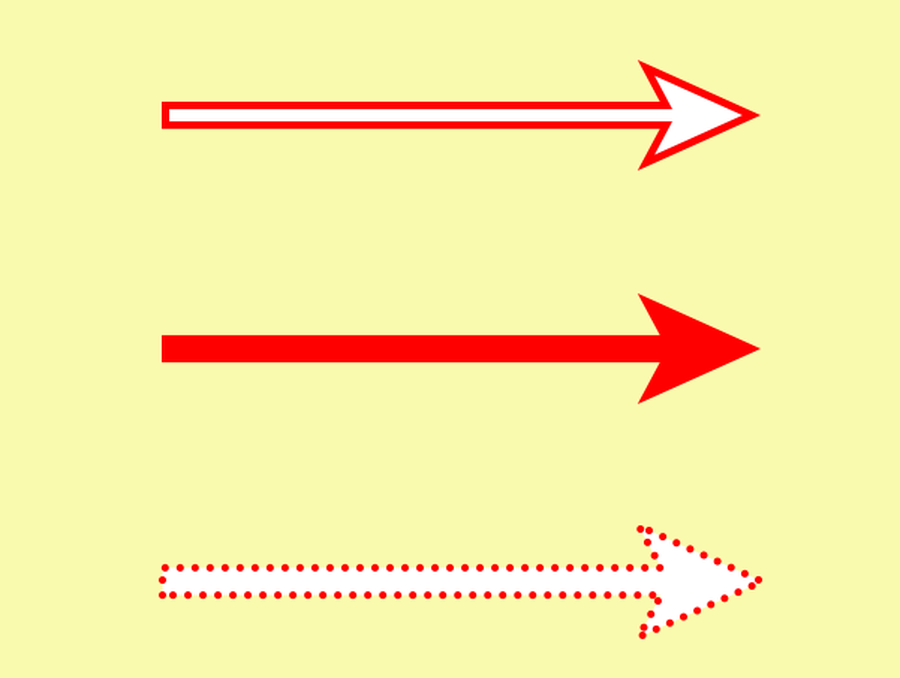

気に入った矢印を描画できたら、登録しておくと便利です。例えば、以下の矢印を作ったとします。

上から、
「塗り：白」で「線：5px・赤」
「塗り：赤」で「線：0px」
「塗り：白」で「線：5px・赤ドット」

処理後でも、選択すれば「矢印線の長さ」と「矢印線の幅」は変更が可能です。それ以外の調整がしたい場合は、再描画しないと反映されません（描画をしなおす必要があります）。

上のうち登録対象としたい矢印を選び、オプションバーより「ツールプリセットピッカー」パネルを開きます。

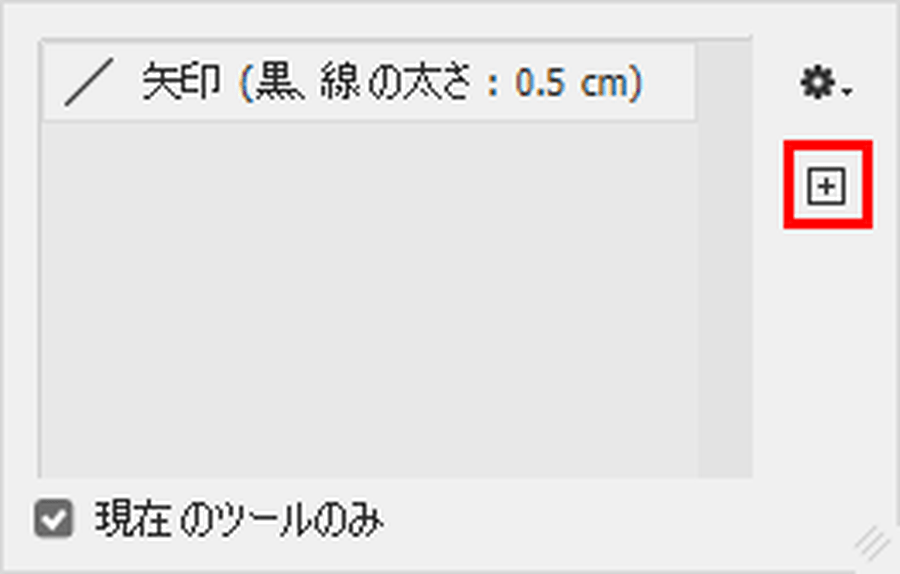

表示されたパレットの右側にある「＋」マークをクリックします。

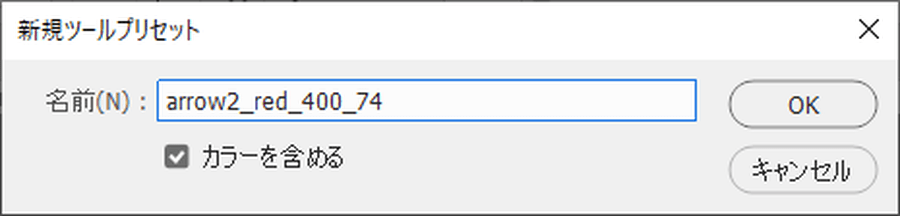

パレットには、後から選びやすいようにわかりやすい名称で登録します。例えば、作成した際の幅と高さがわかる名称にするのがおすすめです。ここではAdobe Illustratorの矢印の2と同じ設定にして、幅400px、高さ74pxだったので、「arrow2_red_400_74」としました。

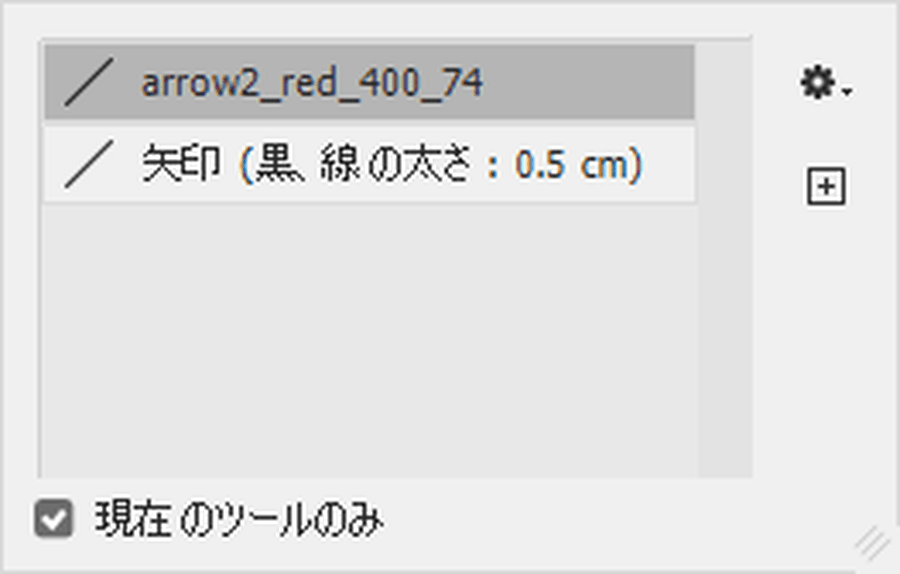

登録直後の状態です。

選択した登録データは、登録時の幅と高さを指定することで、同一データの描画が可能になります。

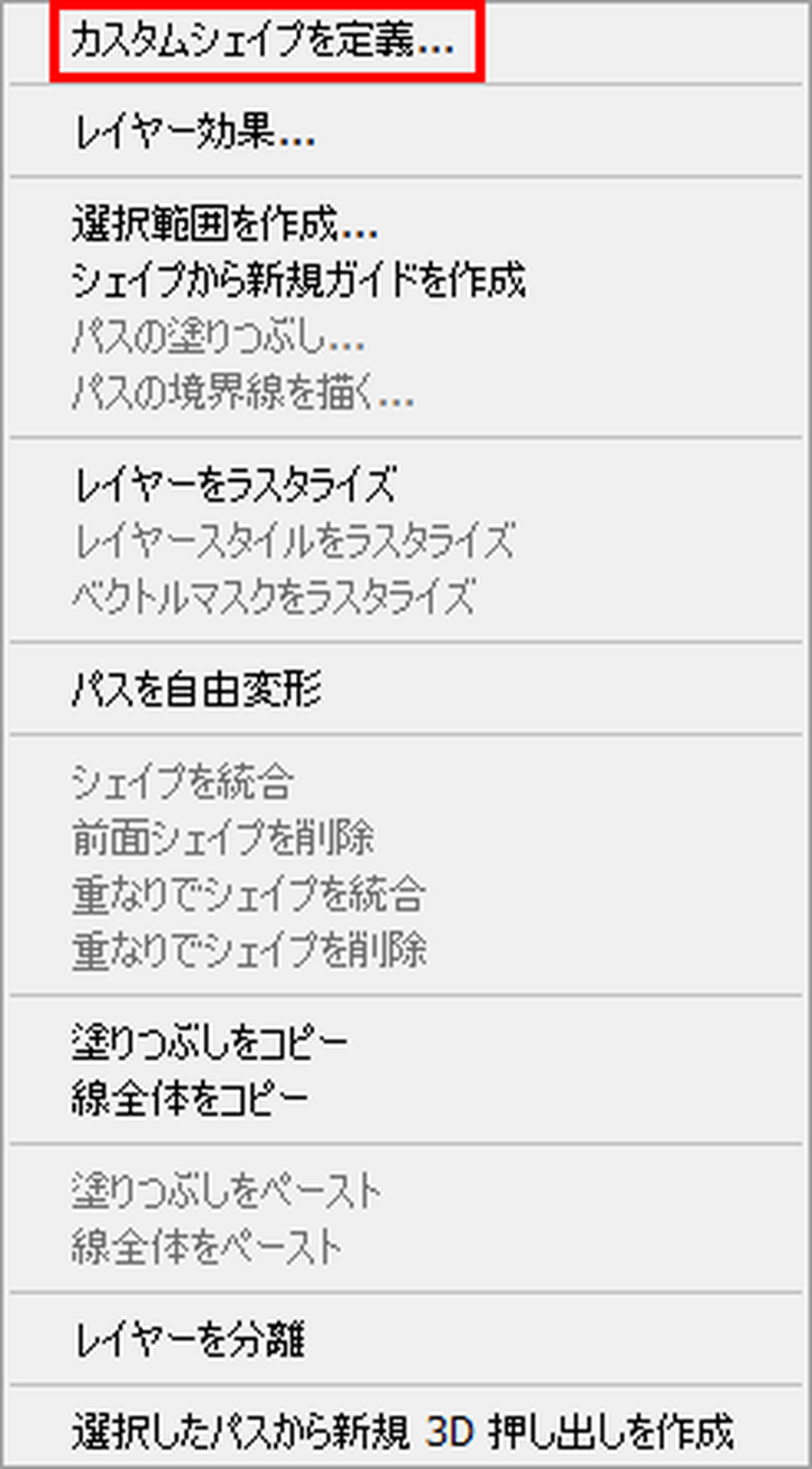

そうした調整や修正が面倒な場合は、カスタムシェイプとして登録する方法もあります。ラインツールで矢印を作成したら、右クリックで「カスタムシェイプを定義」を選択します。

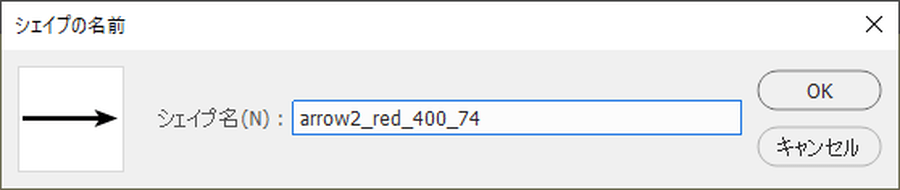

登録パレットが表示されるので、登録します。

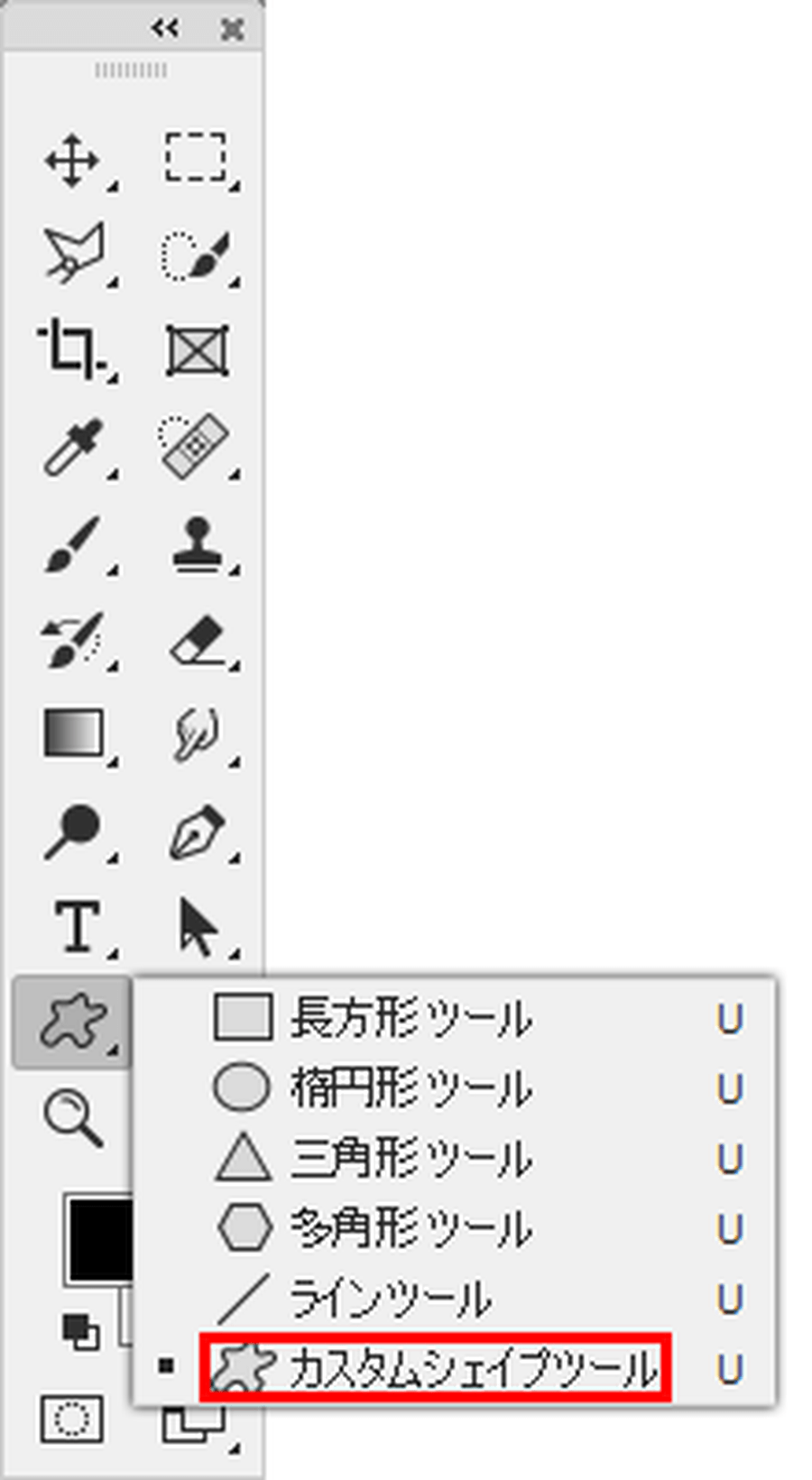

定義したカスタムシェイプを利用する際は、ツールバーの「カスタムシェイプツール」を選択。

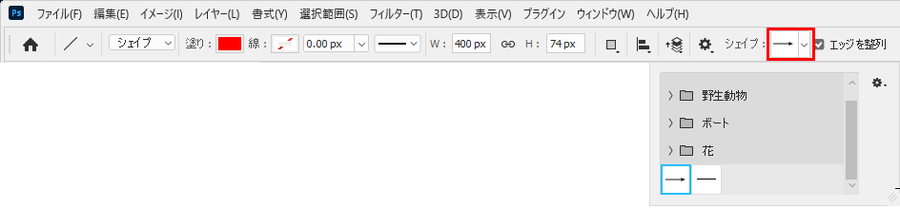

表示されたオプションバーより、シェイプリストから登録した矢印を選択し、画面の任意の位置をクリックすれば、登録時の状態で描画されます。

さまざまな矢印の引き方

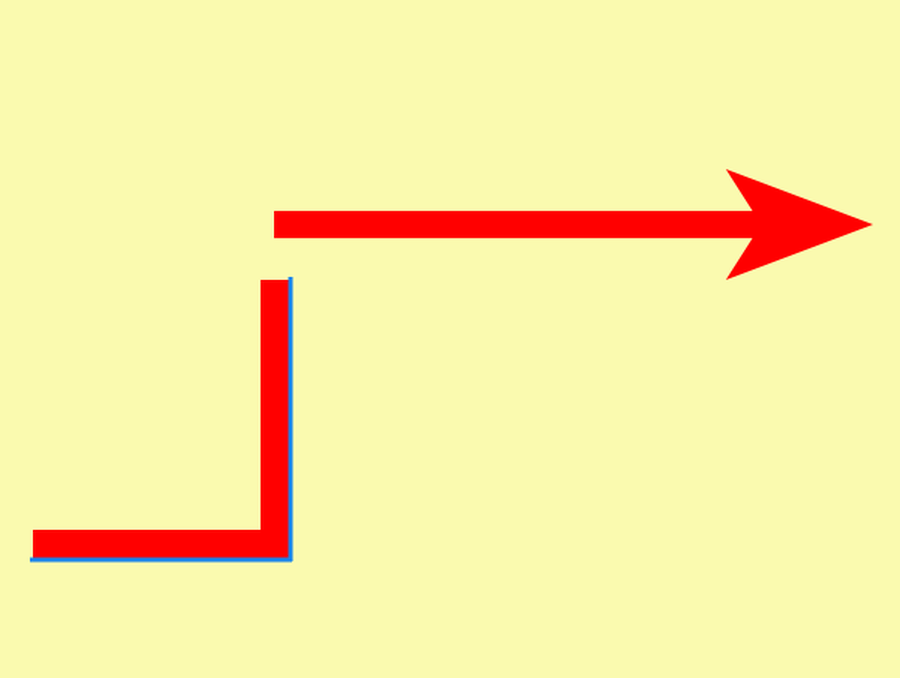

直線以外の矢印の引き方も覚えておくと便利です。例えば、先ほど登録したシェイプを使って、ジグザグのような線を引きたい場合です。

パスと組み合わせると、簡単に表現可能です。ツールバーより「ペンツール」を選ぶと表示されるオプションバーより、下の画面のように設定します。

あとは、描画して組み合わせます。

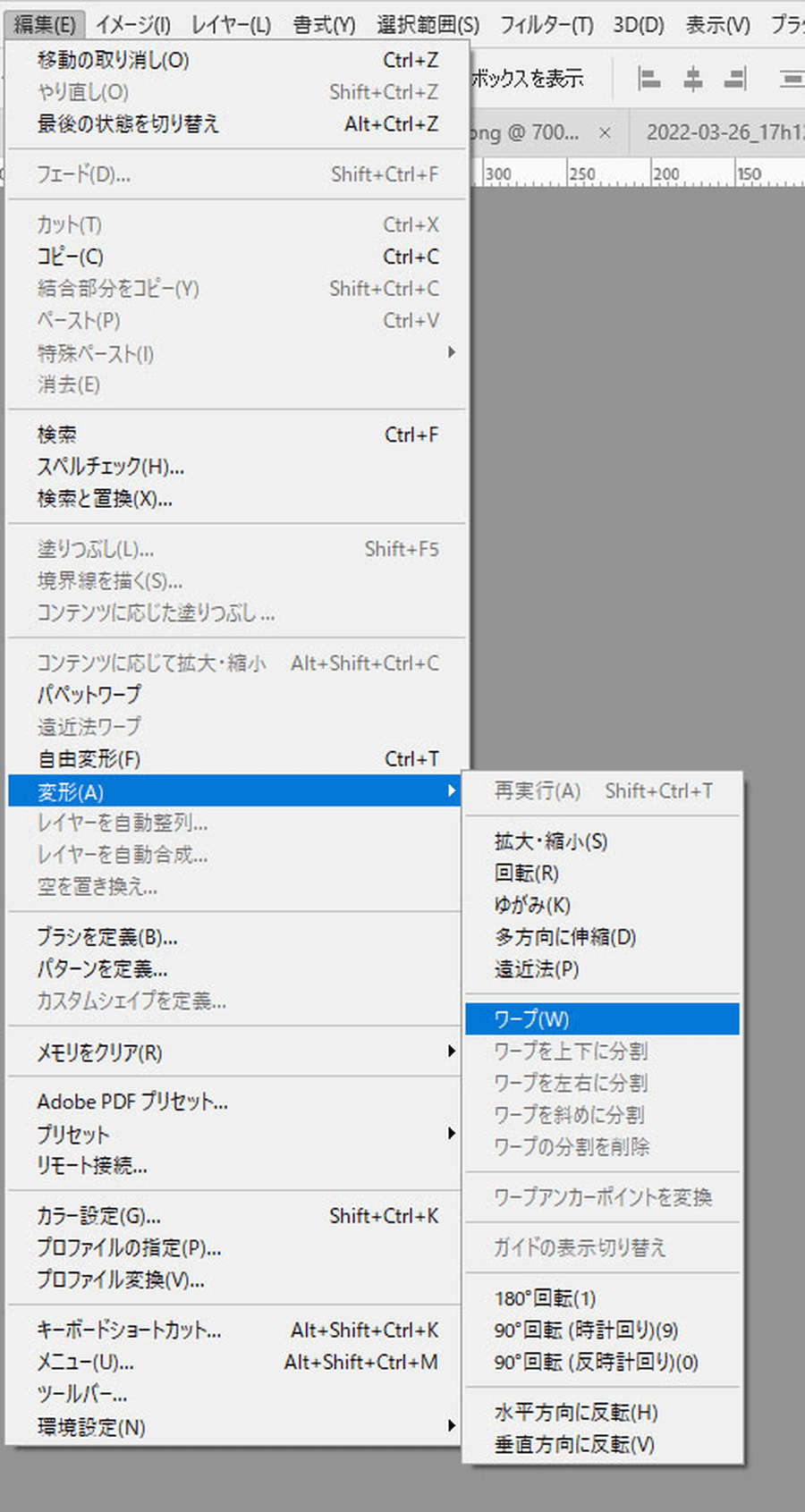

直線でなく曲線で矢印を描画したい場合、ラインツールかカスタムシェイプに登録した矢印を配置してから、メニューバーより「編集」→「変形」→「ワープ」を選択します。

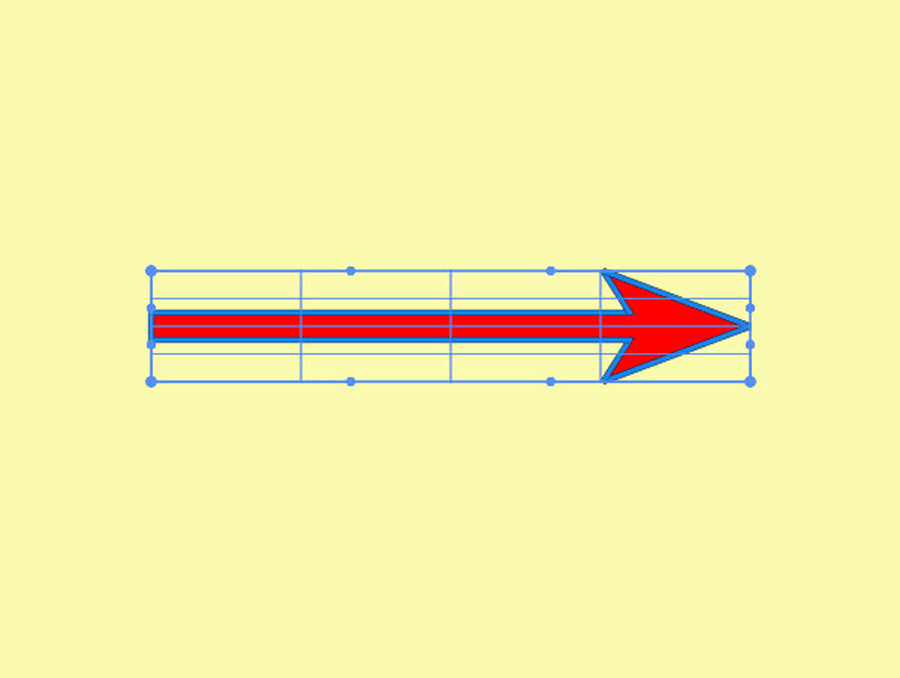

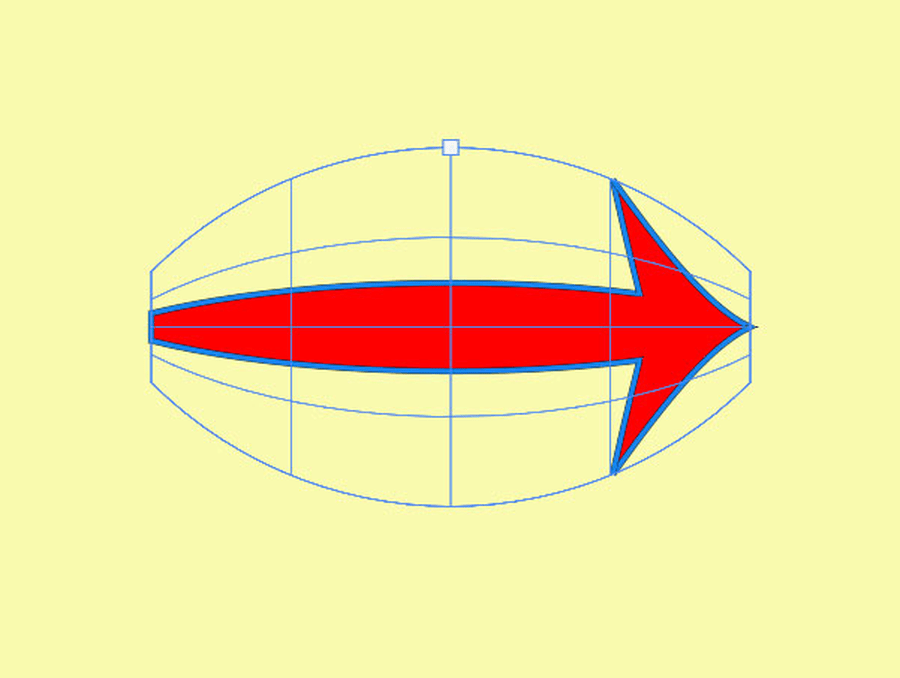

選択すると矢印は下の状態になります。

この状態のまま、表示されたオプションバーより「ワープ：カスタム」をクリックします。

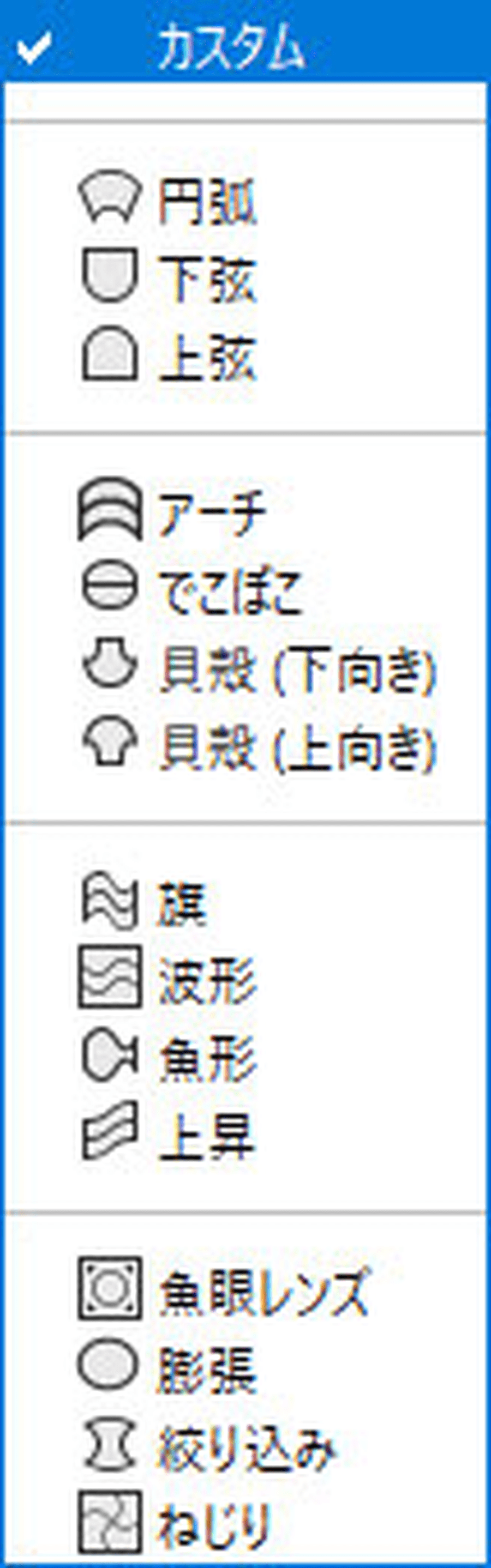

クリックすると複数の項目が表示され、ここから任意に選択します。

確定前であれば微調整も可能です。癖のない「アーチ」や「円弧」が使いやすいでしょう。

実際に適用した一例です。まずは「アーチ」。

次に「円弧」。

こちらは「旗」。

最後に「でこぼこ」。

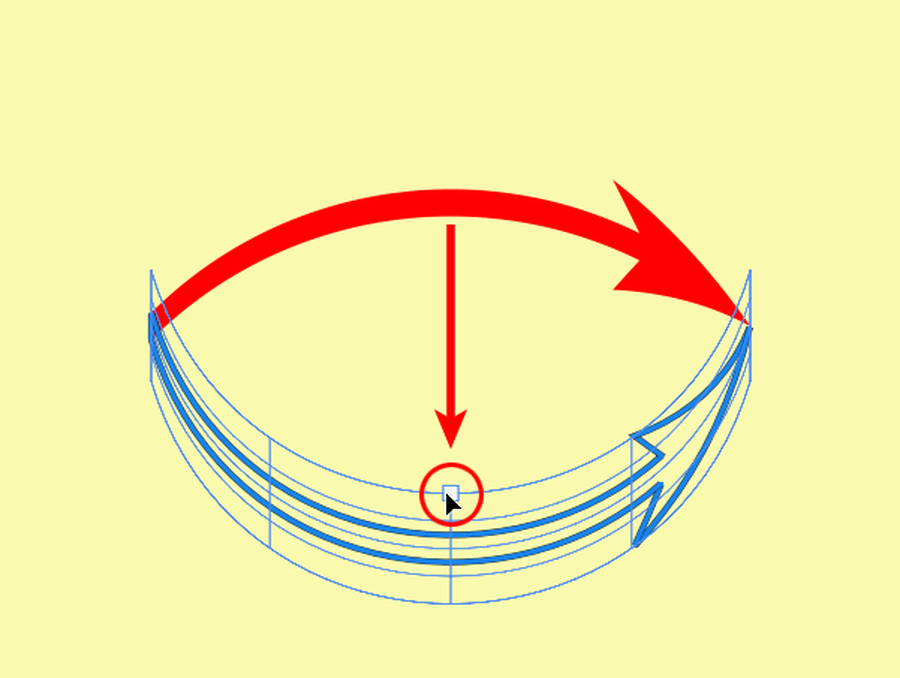

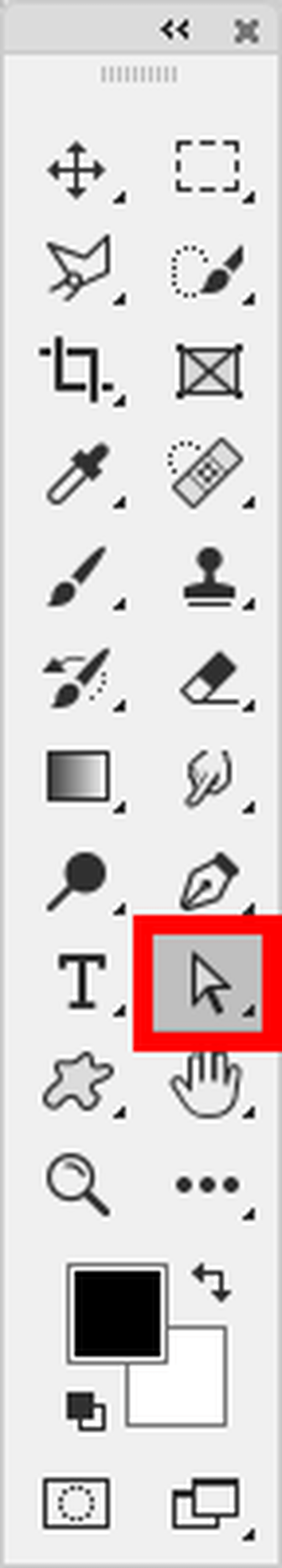

さらに、「でこぼこ」の処理結果に、ツールバーから「パス選択ツール」をクリック。

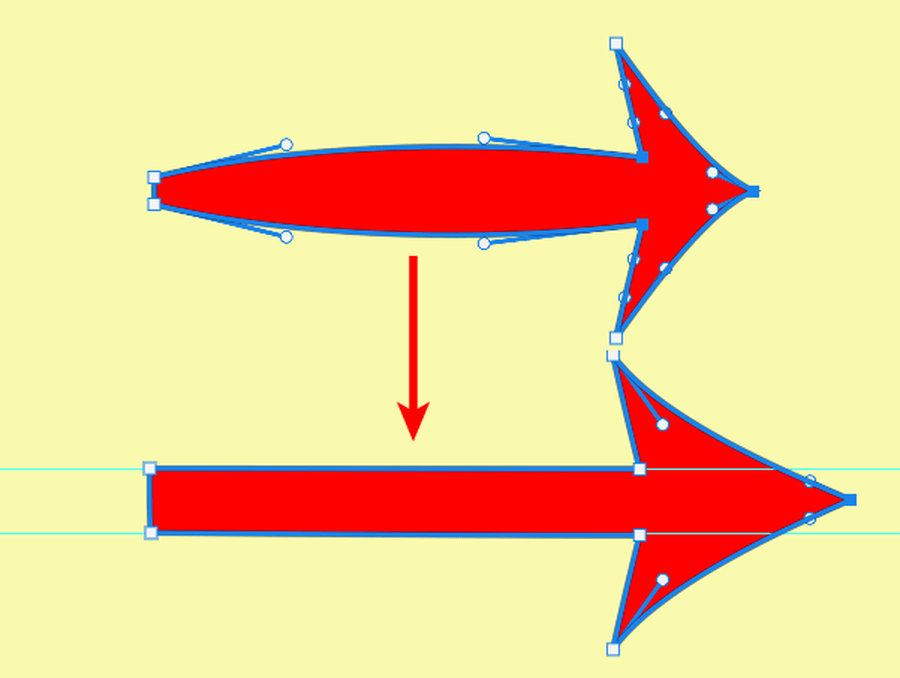

ポイントとハンドルを微調整できるようになります。ガイドラインを活用すれば、より正確に処理できるでしょう。

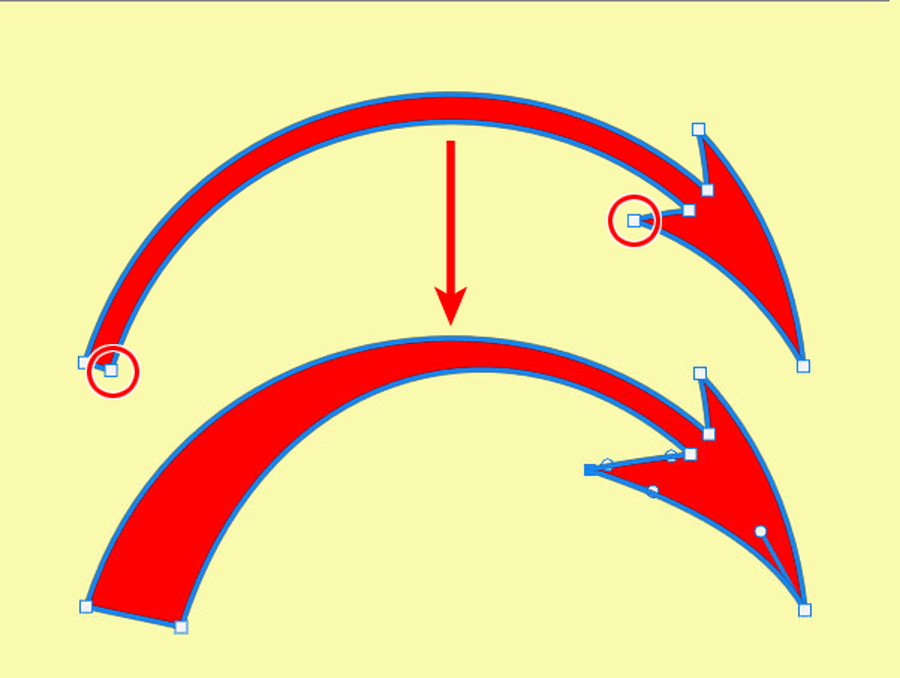

他のワープ処理も、パス選択ツールとの組み合わせで下のようなイメージアップが可能です。
