Autodesk Tinkercad コードブロック(Codeblocks) 応用編

シェイプを繰り返し並べる

シェイプを繰り返し横に並べる

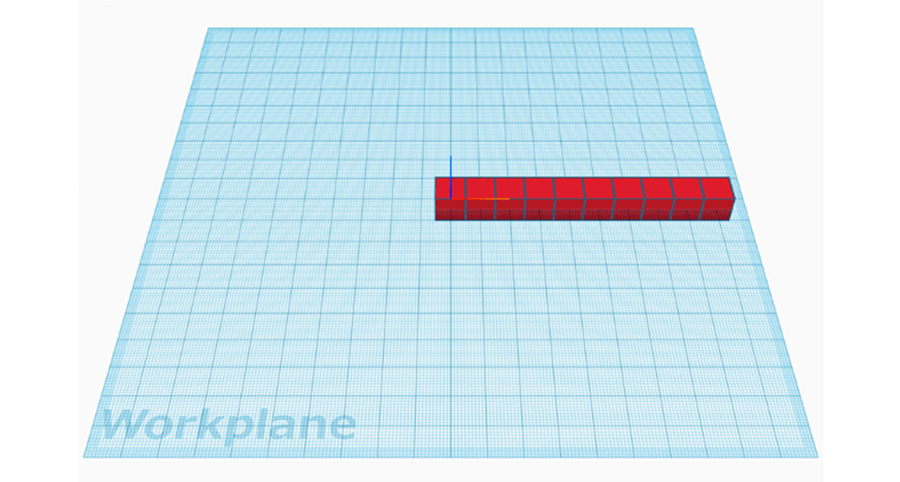

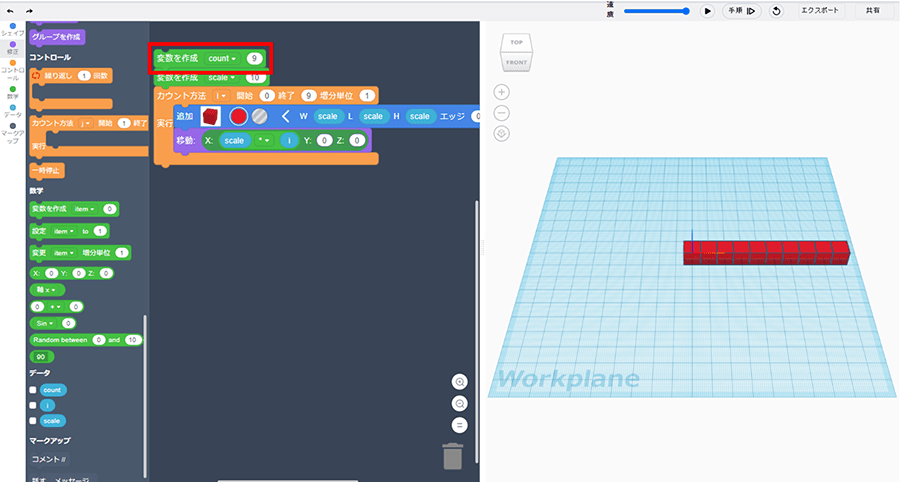

はじめに、立方体シェイプを横並びに10個配置してみましょう。

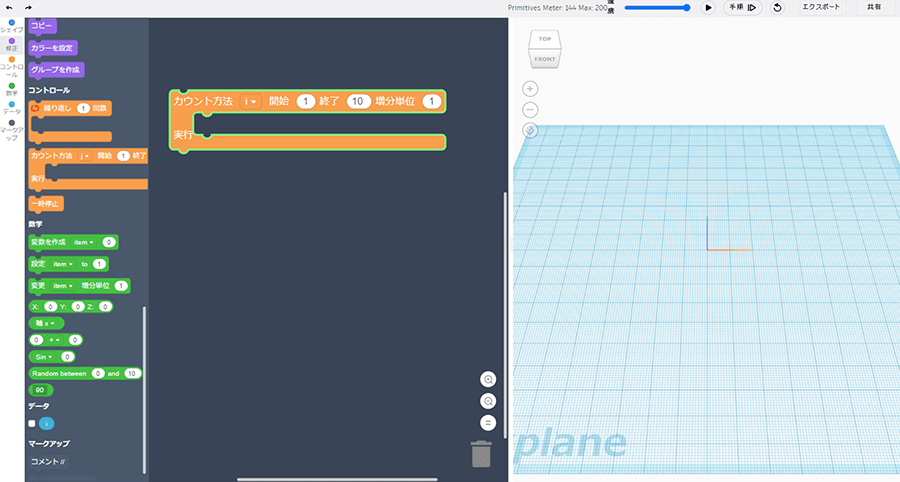

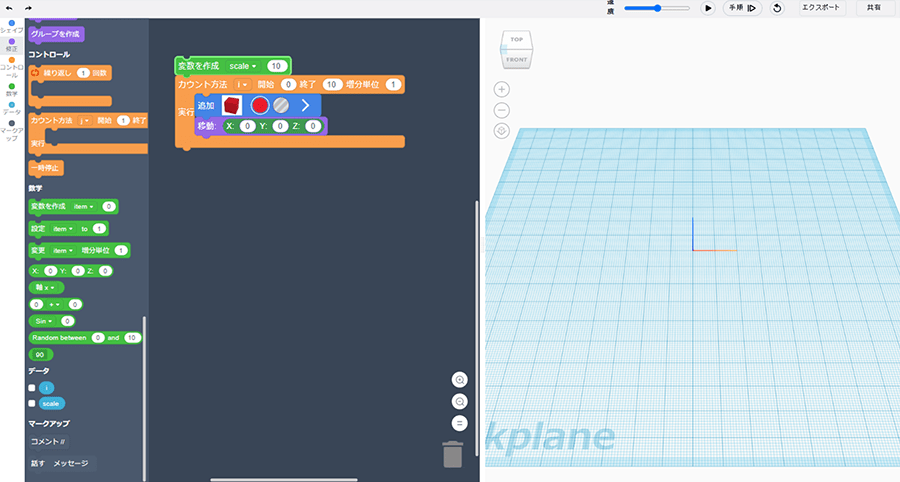

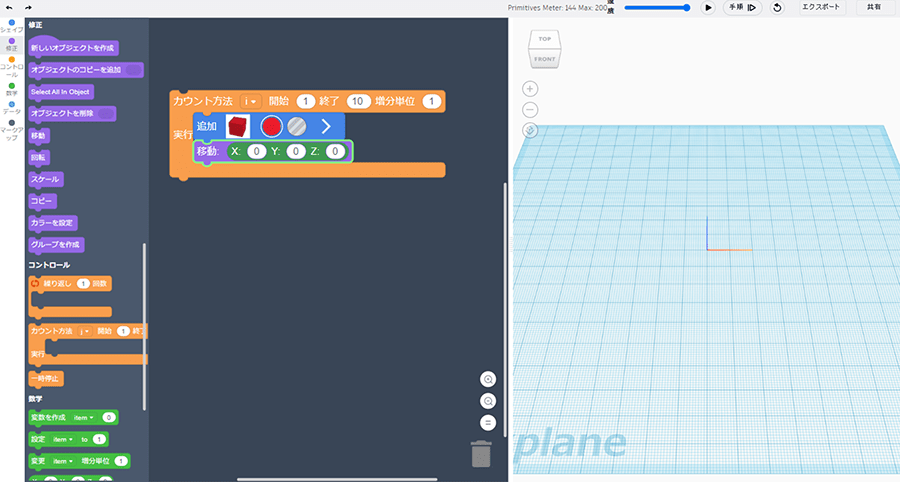

「コントロール」メニューから「カウント」をブロックエディターにドラッグ&ドロップします。

その中に、「ボックス」と「移動」をアタッチします。

「変数を作成」を一番上に作成します。
変数名を「scale」に変更し、スロットには「10」と入力します。

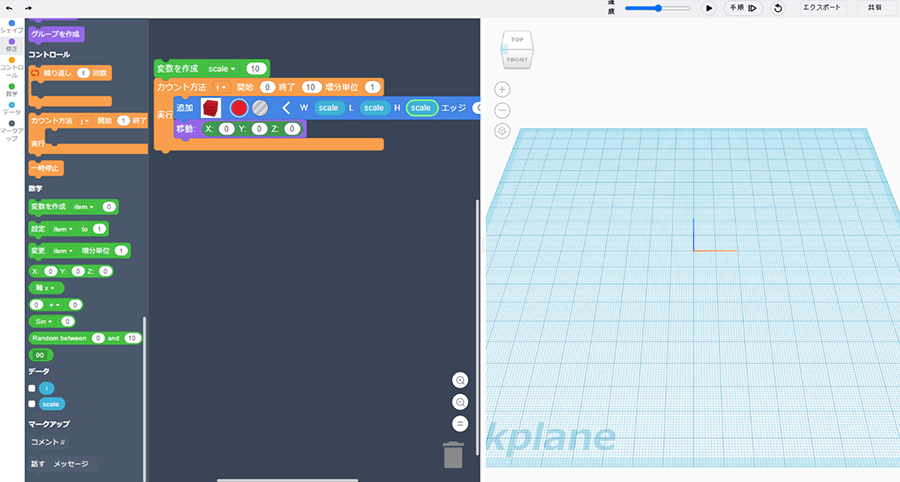

「ボックス」の「W　L　H」それぞれに「データ」メニューから「scale」をドラッグ&ドロップします。
ボックス「W：scale　　L：scale　　H：scale」

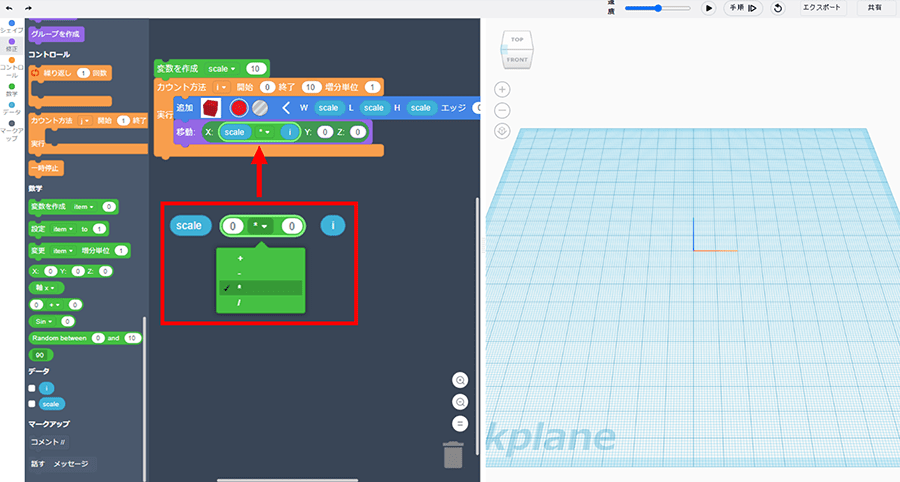

「移動」を「X：scale * i」にします。
移動「X：scale * i　　Y：0　　Z：0」

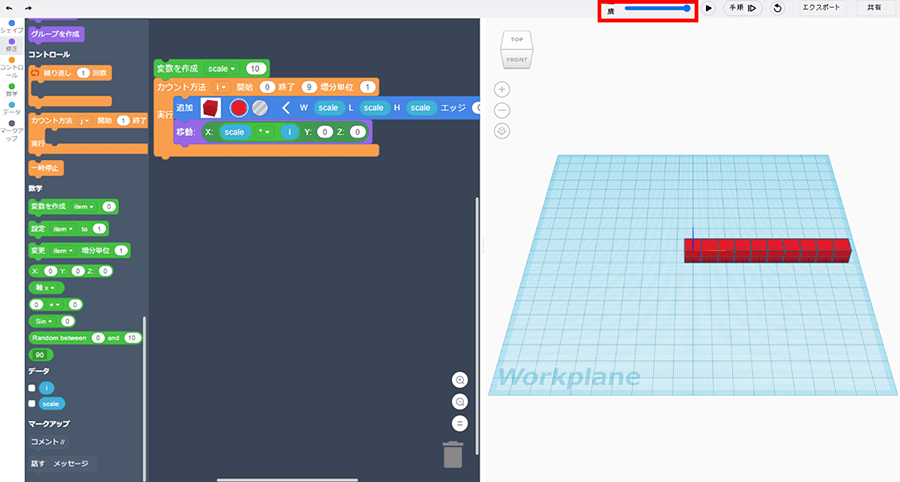

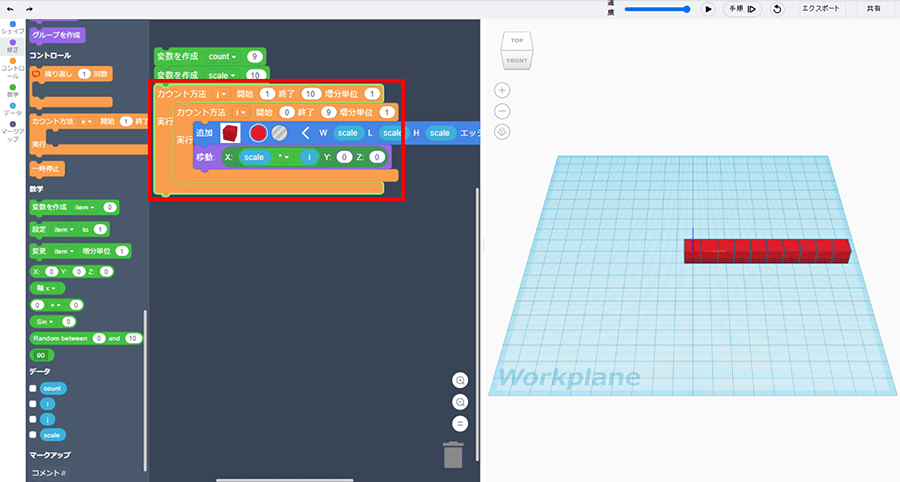

「カウント」を変更後、「実行」します。
カウント「i　　開始：0　　終了：9　　増分単位：1」
※「開始：1　　終了：10　　増分単位：1」でも可
※再生速度を最大にしておきます。

シェイプを繰り返し整列して壁を作成

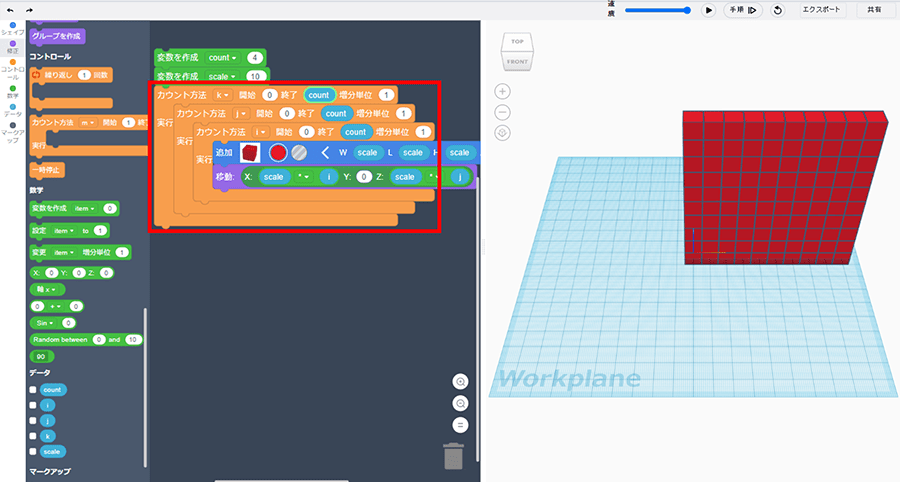

先ほどのコードブロックを使用し、壁を作成していきます。

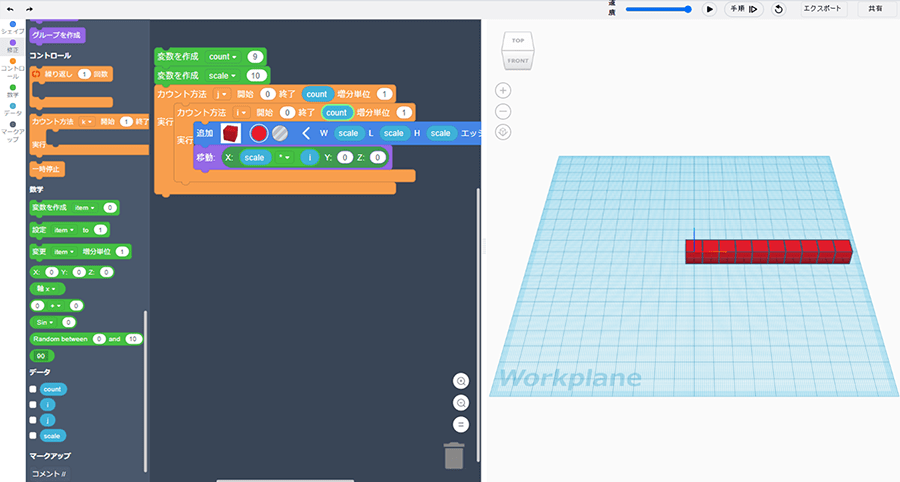

「変数を作成」を作成し、変数名を「count」にして、スロットには「9」と入力します。

「カウント」をアタッチして囲みます。

以下のように、それぞれの「カウント」の「終了」に「count」を入れます。
カウント(内側)「i　　開始：0　　終了：count　　増分単位：1」
カウント(外側)「j　　開始：0　　終了：count　　増分単位：1」

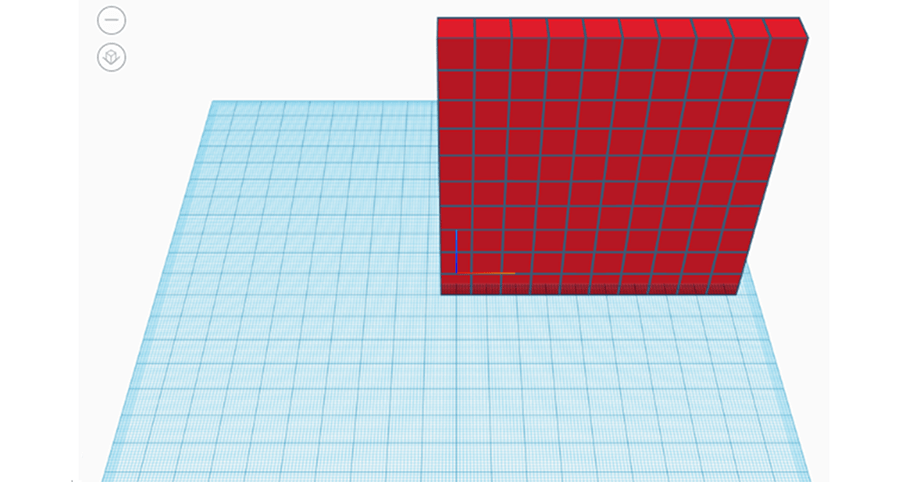

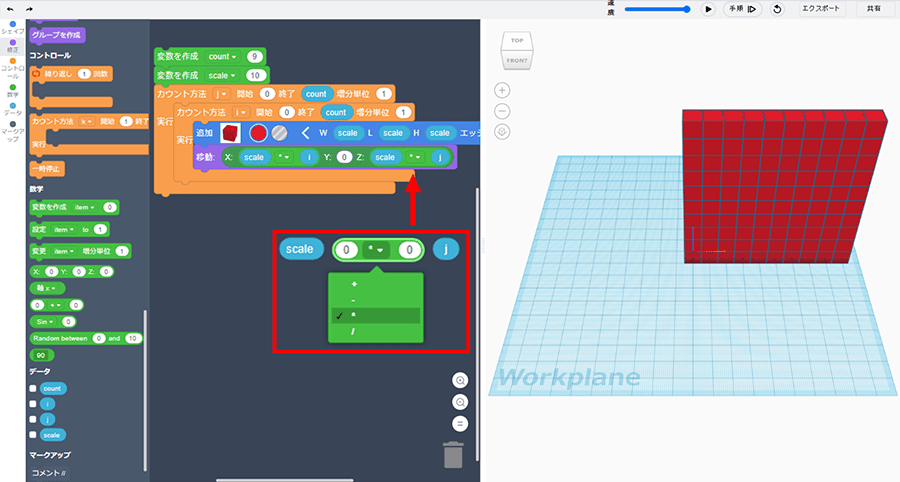

「移動」に「Z：scale * j」を加えて「実行」します。
移動「X：scale * i　　Y：0　　Z：scale * j」

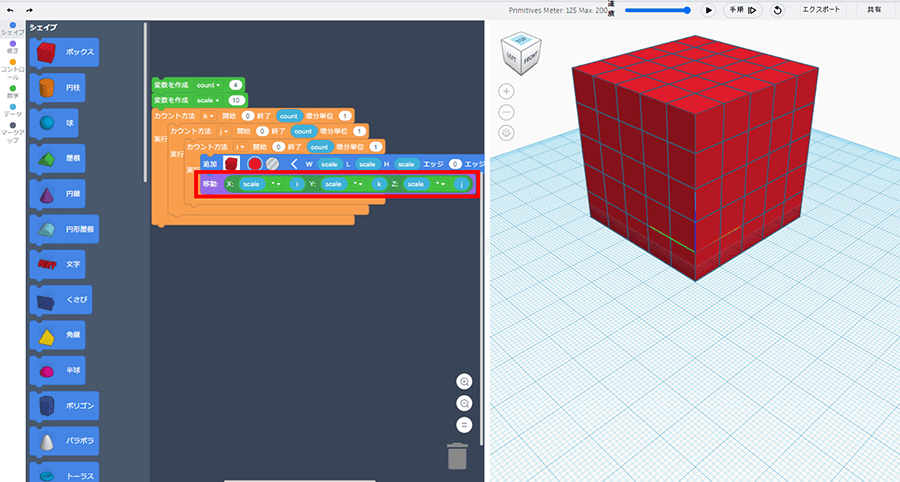

シェイプを繰り返し整列してキューブを作成

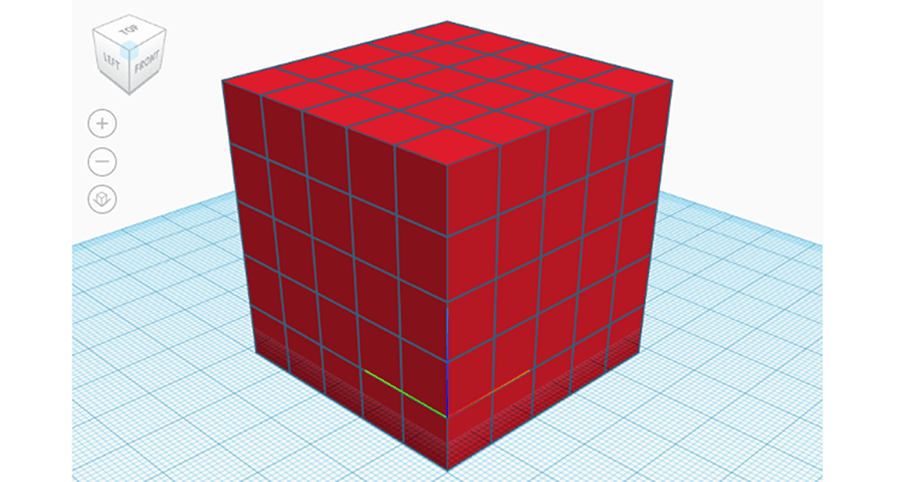

以下のようなキューブを作成しましょう。

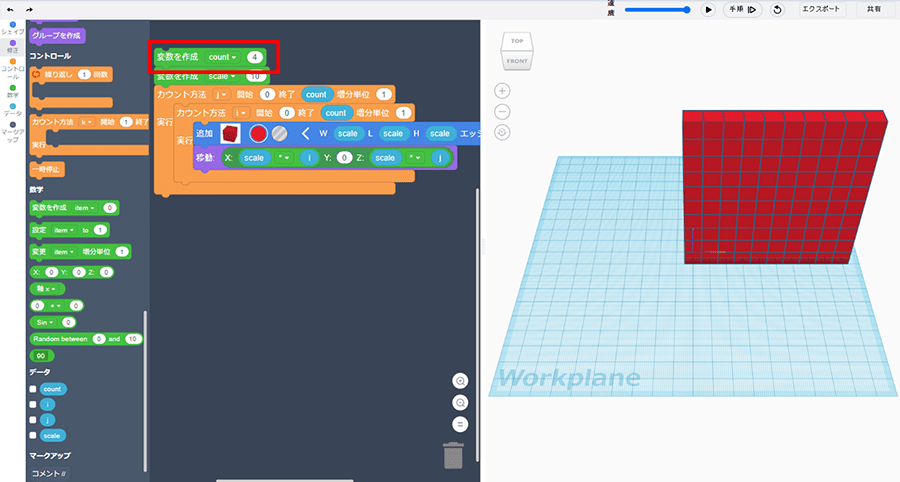

「変数を作成 (count)：4」に変更しておきましょう。
※コードブロックでは、プリミティブの作成が200までとなっており、それ以上になるとエラーとなります。

新たな「カウント」をアタッチして囲みます。
カウント「k　　開始：0　　終了：count　　増分単位：1」

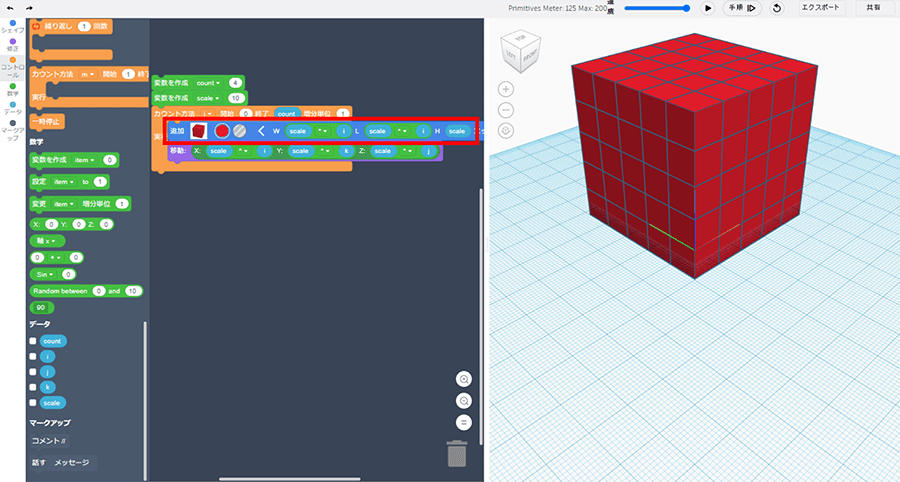

「移動」に「Y：scale * k」を加えて「実行」します。
移動「X：scale * i　　Y：scale * k　　Z：scale * j」

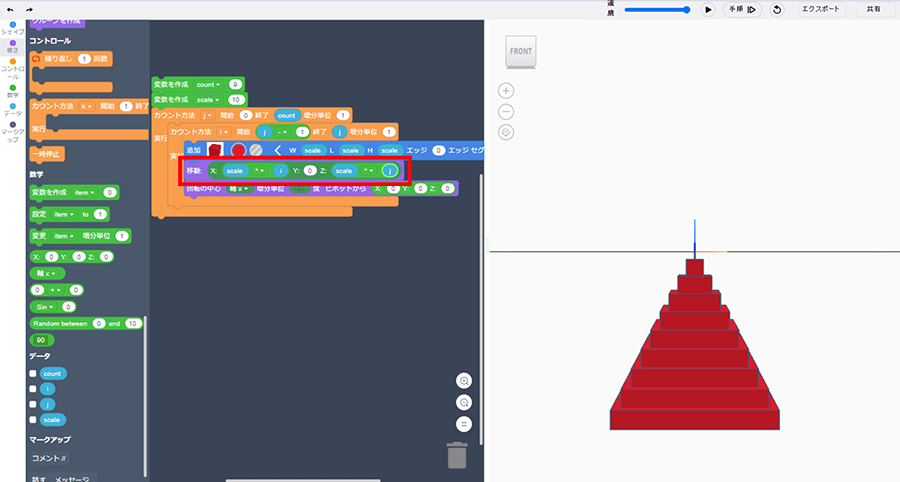

シェイプを縮小しながら積み上げる

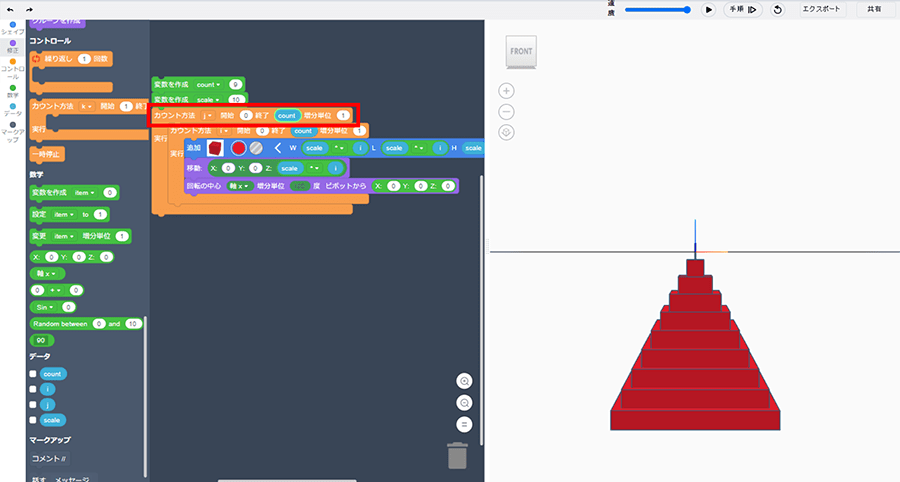

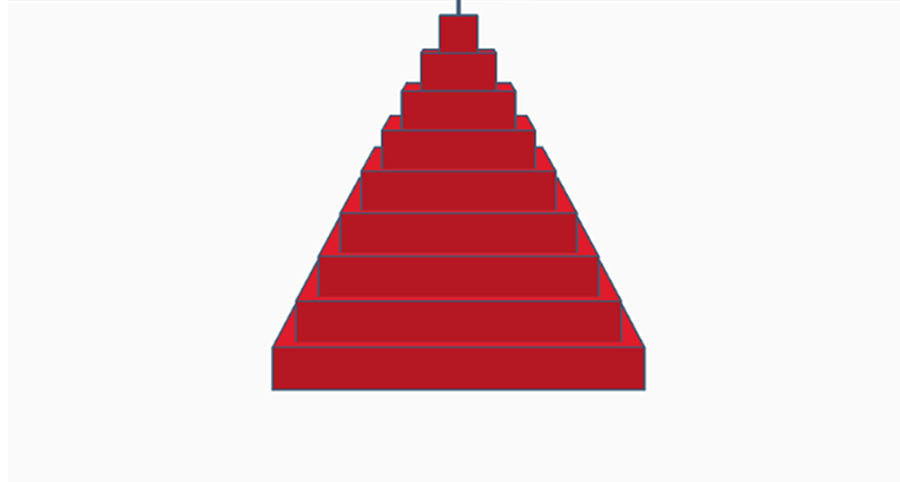

次に、立方体シェイプを縮小しながら、以下のようなピラミッド状に積み上げていきます。

「カウント」を2つ削除し、「ボックス」のフィールドを変更していきます。
ボックス「W：scale * i　　L：scale * i　　H：scale」

「移動」に変更を加えます。
移動「X : 0　　Y : 0　　Z : scale * i」

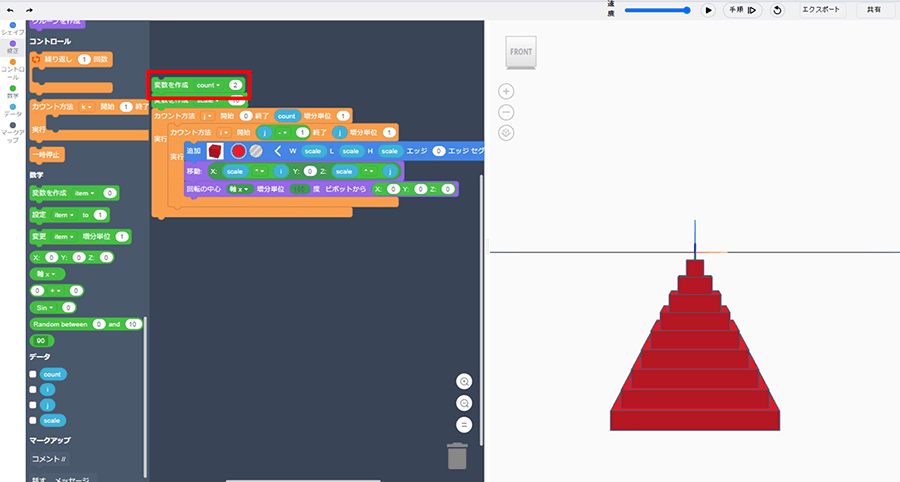

「変数を作成 (count)：9」に変更しておきましょう。

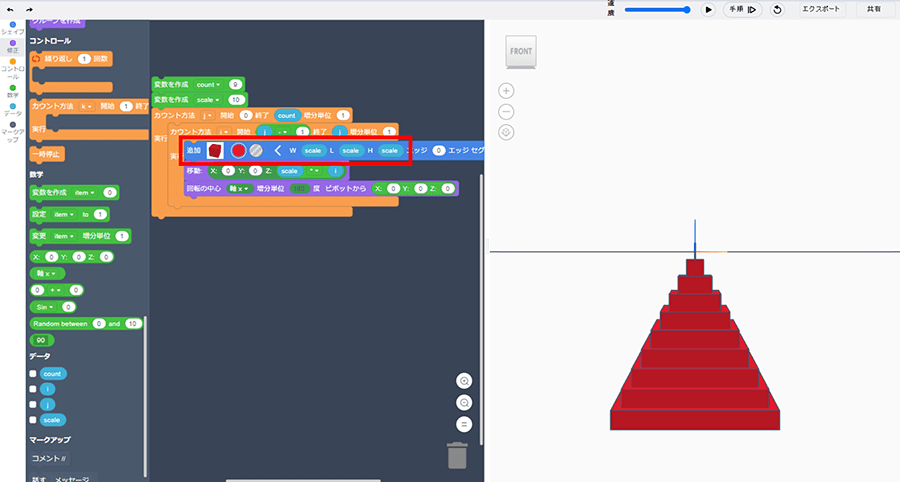

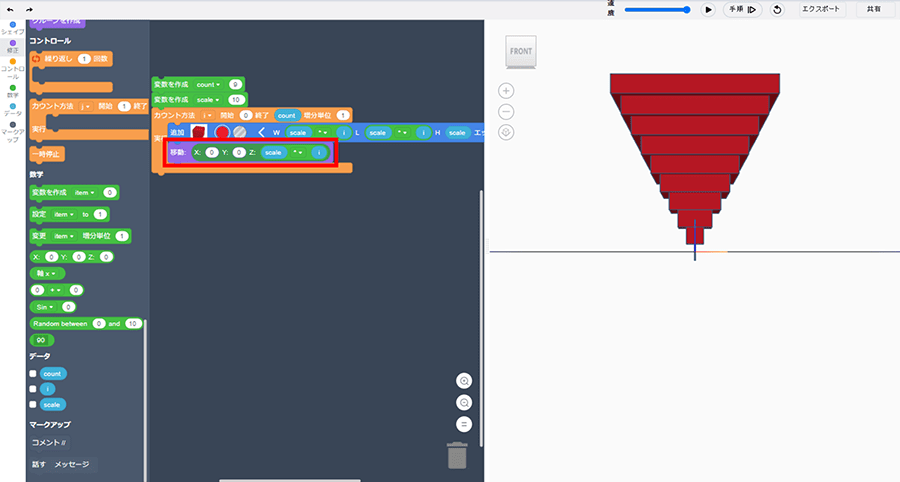

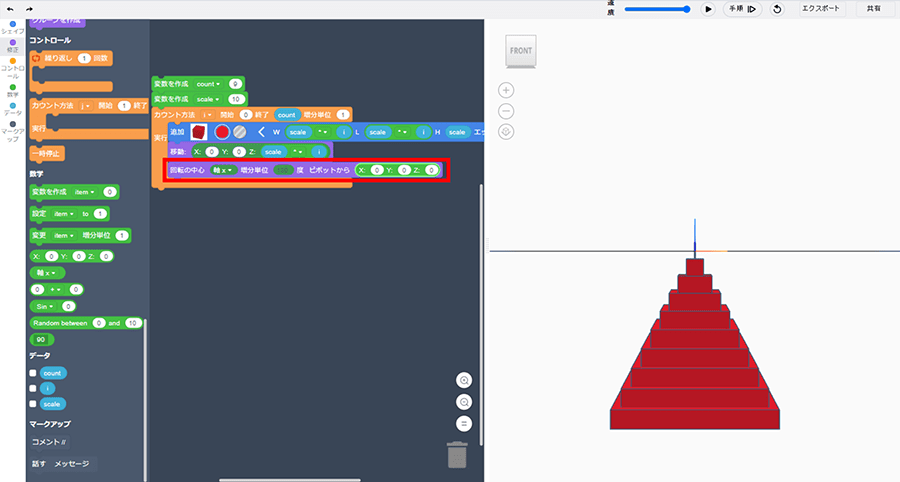

このまま「実行」をすると、逆三角形の形状で作れていく為に、「回転」を加えて「実行」します。
回転「回転の中心:軸x　　増分単位：180　　ピボットから X : 0 Y : 0 Z : 0」

シェイプをピラミッド状に積み上げる

次に、立方体シェイプをサイズの変更をせずに積み上げ、ピラミッドを作成します。

新たな「カウント」をアタッチして囲み、以下のようにします。
カウント(外側)「j　　開始：0　　終了：count　　増分単位：1」

内側の「カウント」のフィールドを変更します。
カウント(外側)「i　　開始：j * -1　　終了：j　　増分単位：1」

「ボックス」を変更します。
ボックス「W：scale　　L：scale　　H：scale」

「移動」を変更します。
移動「X：scale * i　　Y：0　　Z：scale * j」

再びシェイプ数が増えるので、「変数を作成 (count)：2」に変更します。

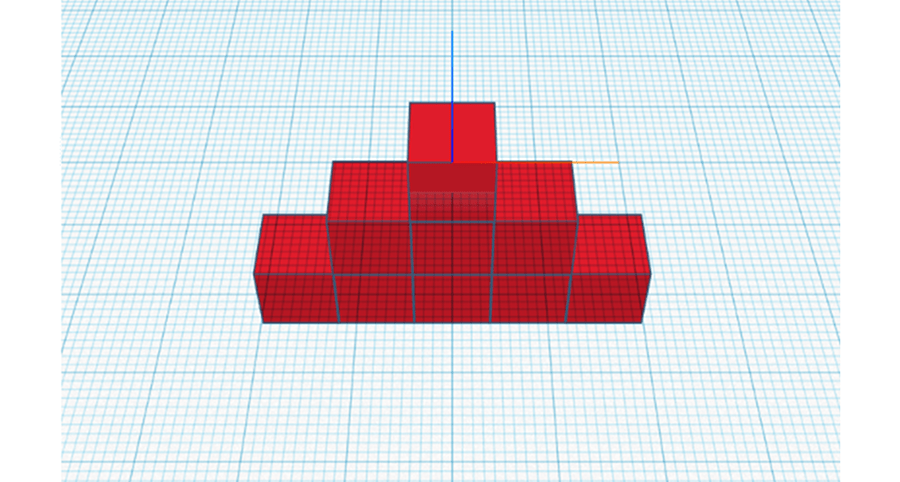

「実行」すると、3段のピラミッドが作成されます。

カウント「j」は、0から2まで1つずつ増加し、「0,1,2」とカウントしているために３段となります。（0も１カウントに含まれます）

カウント「i」では、 i * -1 から i まで 1つずつ増加するので、

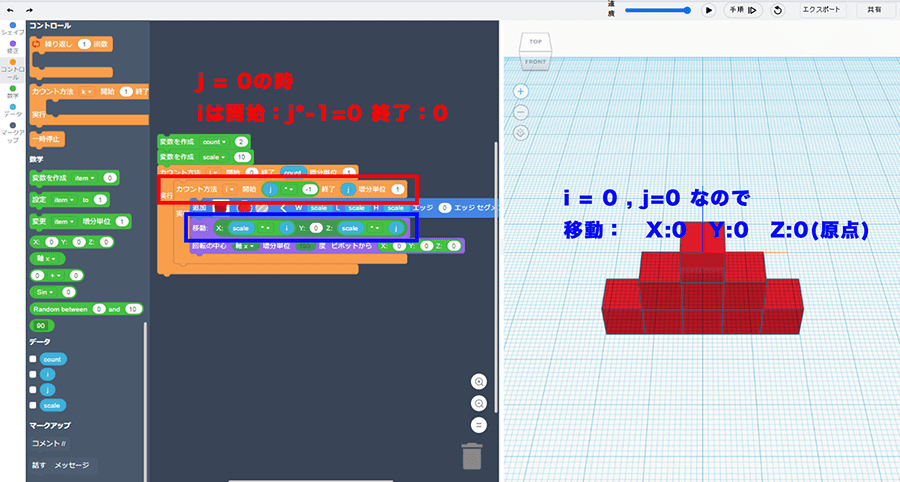

j = 0の時には「開始：0　　終了：0」で1カウントとなり、
移動「X：0　　Y：0　　Z：0」で原点に1つの立方体が作成されます。

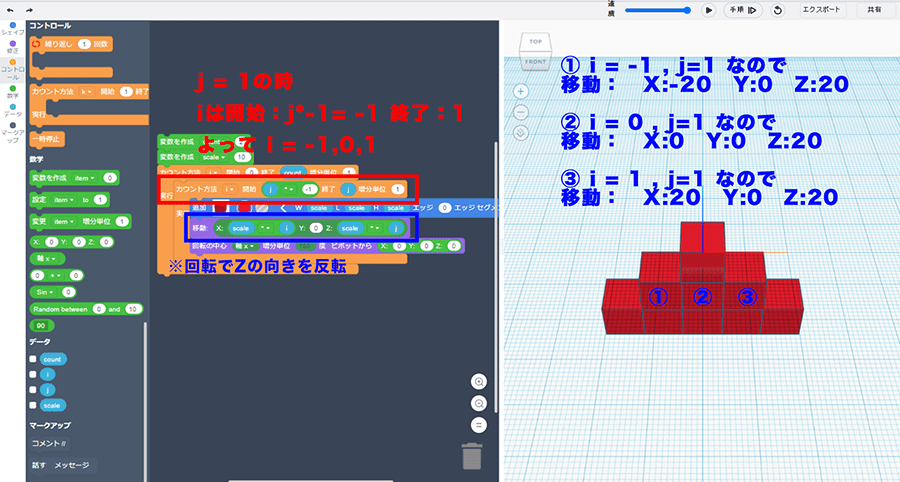

j = 1の時には「開始： -1　　終了：1」で「-1,0,1」と3カウントとなり、
-1では移動「X：-20　　Y：0　　Z：-20」に1つ、
0では「X：0　　Y：0　　Z：0」で原点に1つ、
1では移動「X：20　　Y：0　　Z：20」に1つのシェイプが作成され、合計で3つの立方体が作成されます。

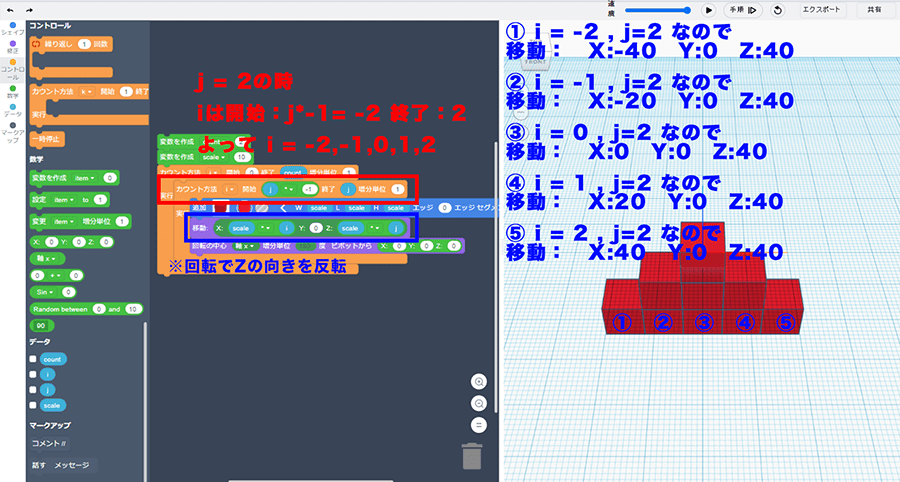

j = 2の時には「開始：-2　　終了：2」で「-2,-1,0,1.2」と5カウントとなり、
-2では移動「X：-20　　Y：0　　Z：-20」に1シェイプ、、、、
と、同様に合計で5つの立方体が作成され、このようなピラミッドの形状が作られています。

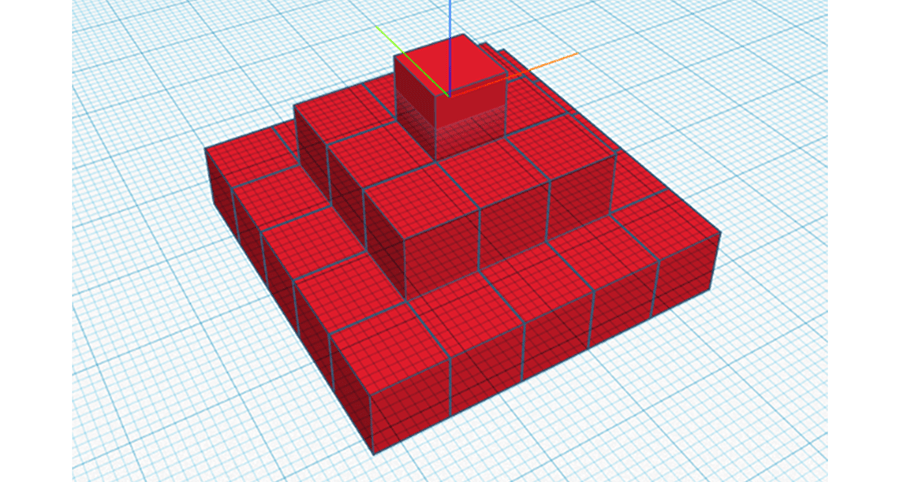

積み上げたピラミッド状のシェイプに奥行きを付ける

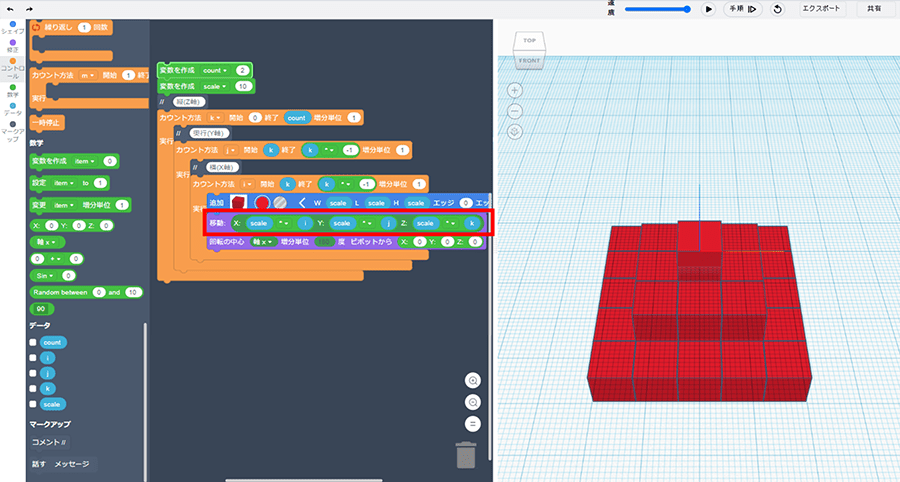

作成したピラミッドに奥行きをつけていきましょう。

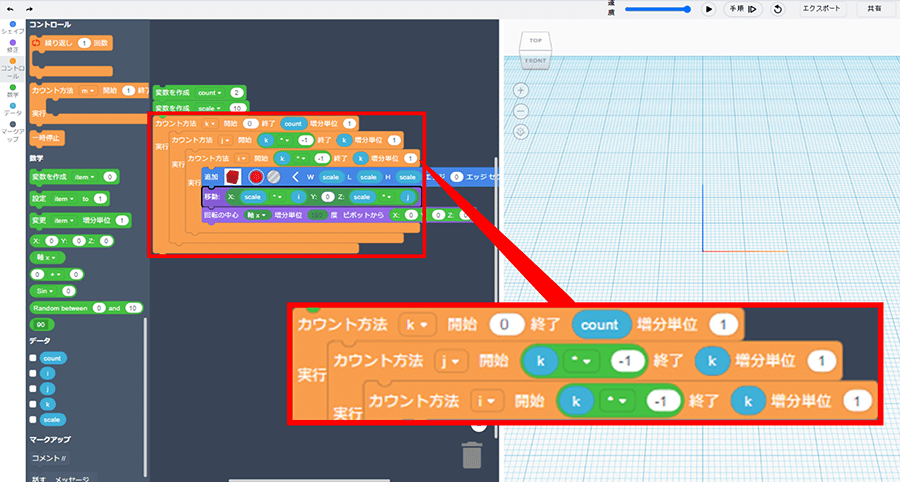

新たな「カウント」をアタッチして囲み、以下のようにします。
カウント(外側)「k　　開始：0　　終了：count　　増分単位：1」
カウント(中)「j　開始：k * -1　　終了：k　　増分単位：1」
カウント(内側)「i　開始：k * -1　　終了：k　　増分単位：1」

「移動」を変更して「実行」します。
移動「X：scale * i　　Y：scale * j　　Z：scale * k」

カウント「j」では、奥行き(Y軸)に立方体が作成されていきます。

シェイプを円状に配置する

シェイプの円状配置

シェイプを円状に配置していきます。
新たにコードブロックを作成していきましょう。

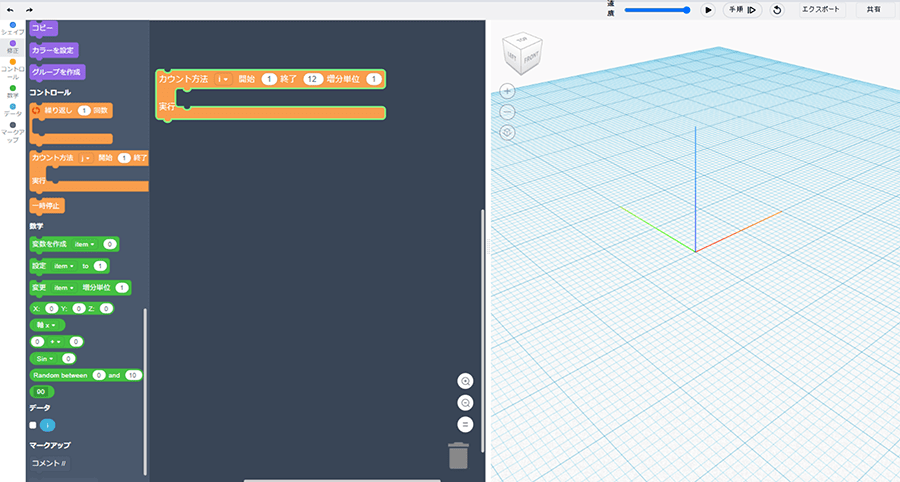

「カウント」をブロックエディターに加えます。

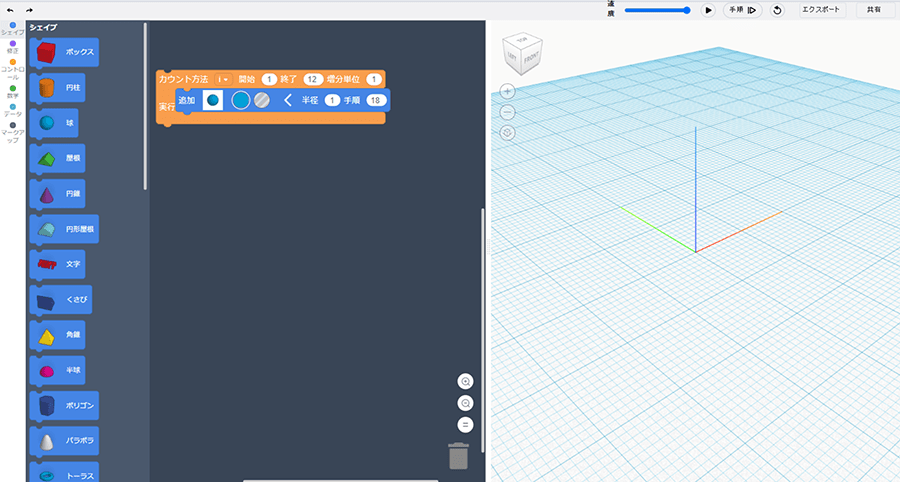

カウント「i　　開始：1　　終了：12　　増分単位：1」

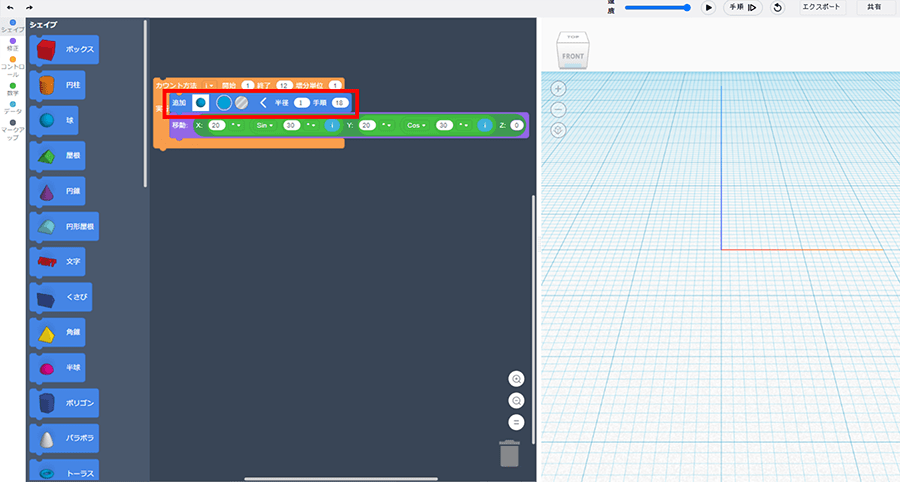

その中に、「球」をアタッチして「半径：1」にします。

その下に「移動」をアタッチします。
移動「X：20 * sin 30 * i　　Y：20 * Cos 30 * i　　Z：0」

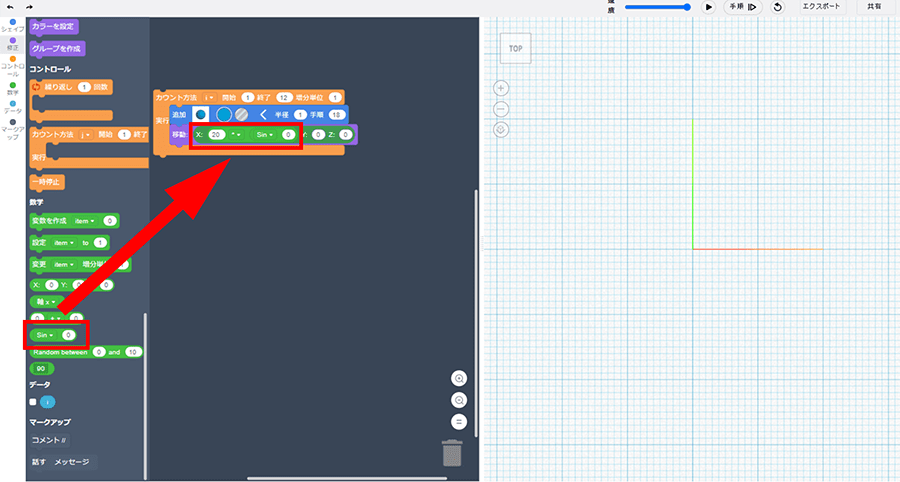

-「移動」フィールドへの入力順-

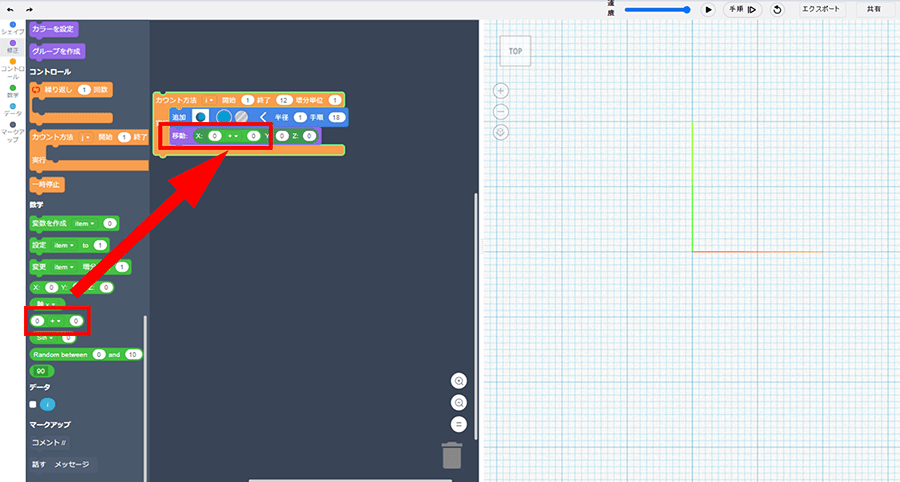

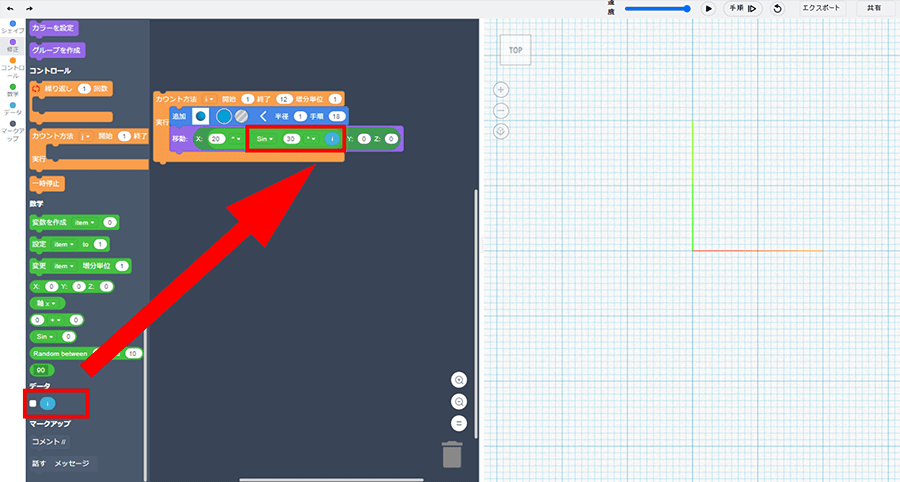

1: 「X」のスロットに「演算」を加えます。

2: 「演算」に「20」と入力、「*(乗算)」に変更し、右のスロットには「Math function(関数)」を加えます。

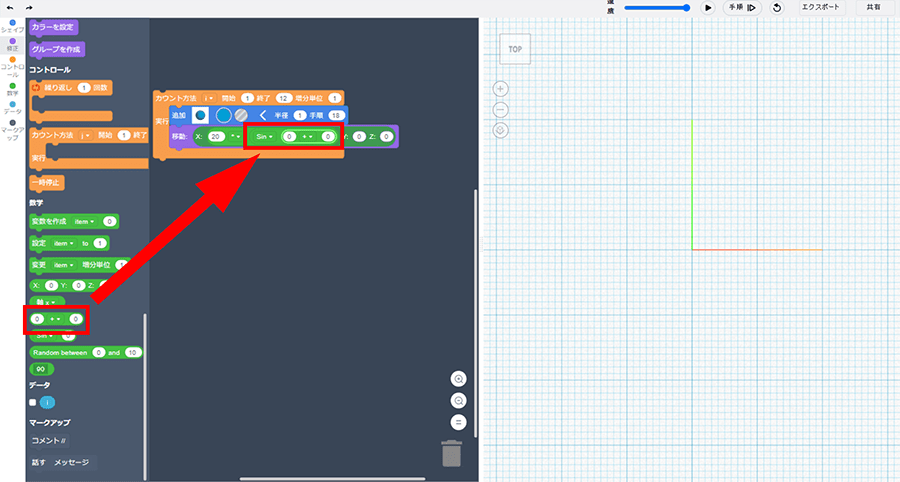

3: 「Math function(関数)」は「Sin」のままで、スロットに新たに「演算」を加えましょう。

4: 新たに加えた「演算」に「30」を入力、「*(乗算)」に変更し、右のスロットには「i」をドラッグ&ドロップします。

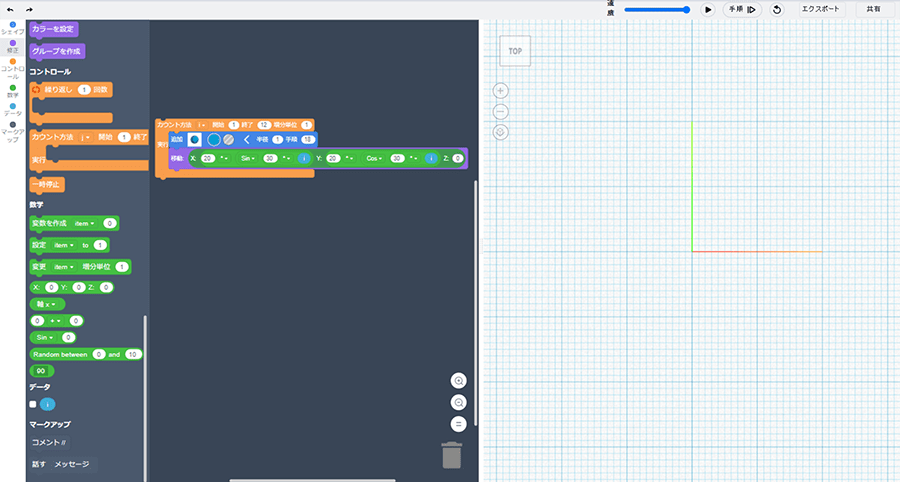

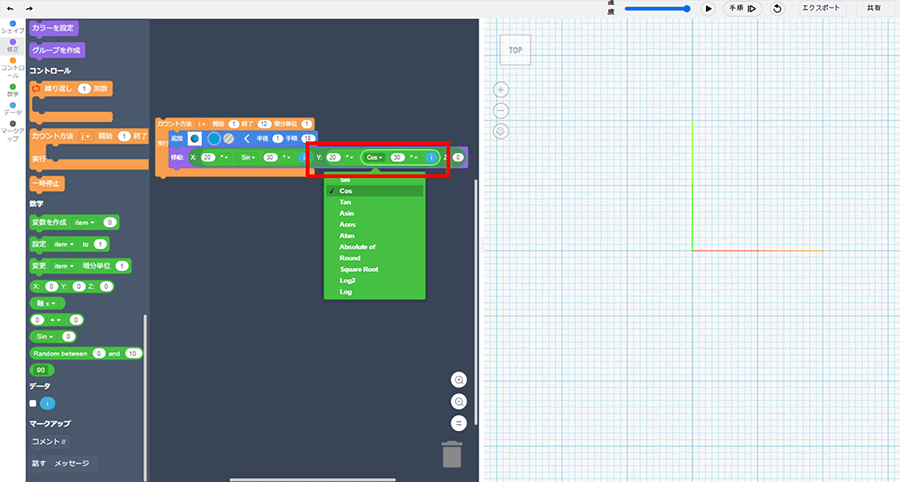

5: 「Y」のスロットには、同様の流れで「Cos」に変更して加えていきます。

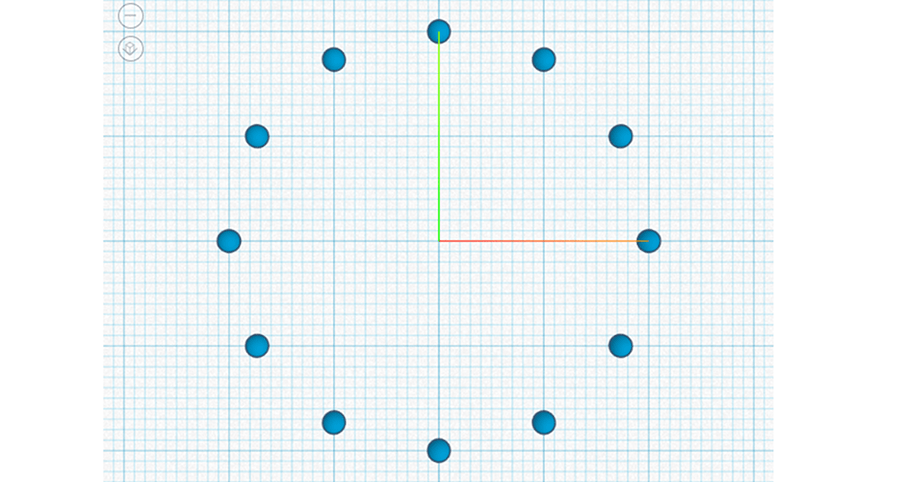

「実行」を行うと、「カウント」により「1,2,3,,,,,14,15」と繰り返され、「球」が12個作成されます。

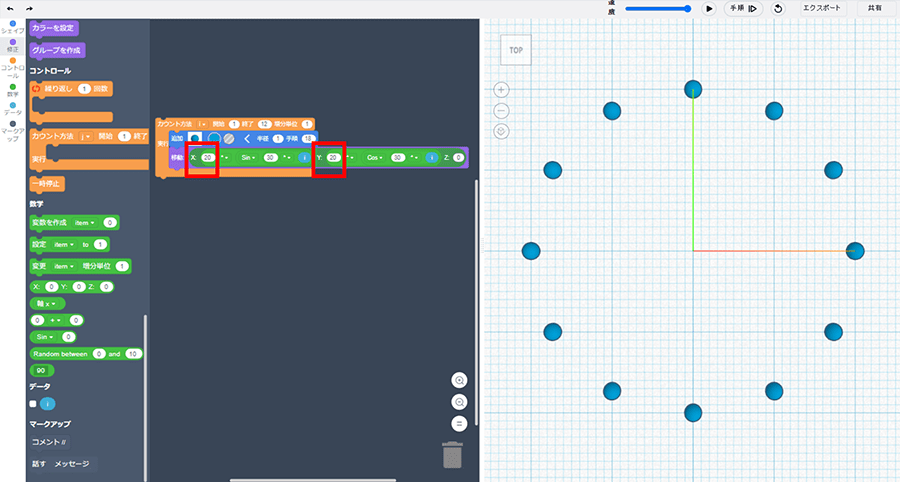

「移動」の「X」「Y」の一番左の「20」と入力したスロットは、円状の半径になります。

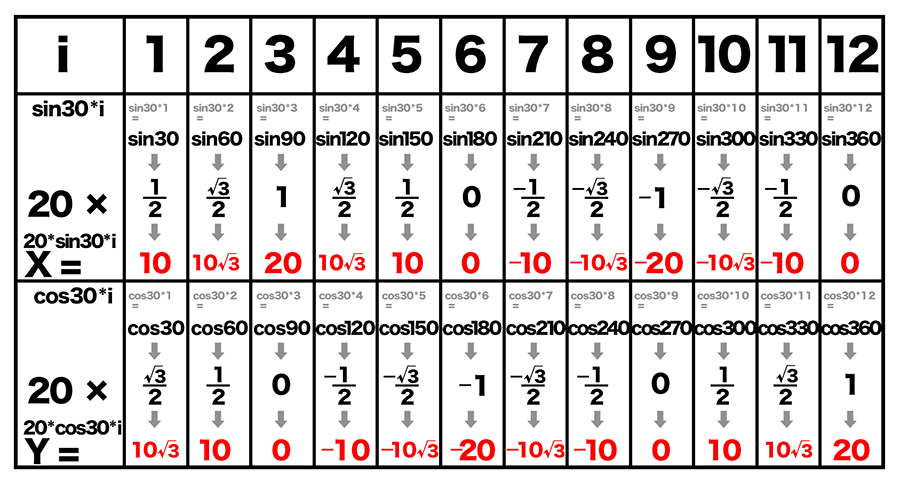

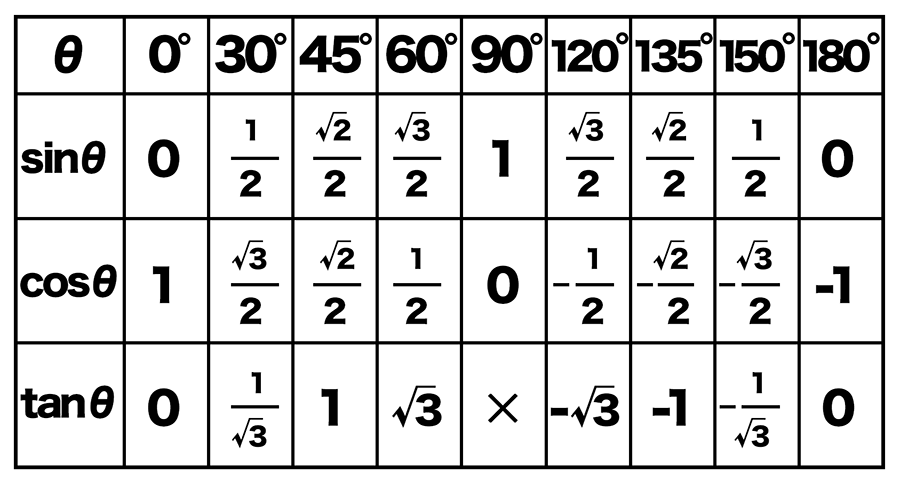

「Math function(関数)」の「Sin」と「Cos」は、以下の三角関数の表を元に解説します。

「i = 1」の時は、「30 * 1」で「Sin30」と「Cos30」になります。
「Sin30 = 1/2」ですので「20 * 1/2 = 10」となります。
「Cos30 = √3/2」ですので「20 * √3/2 = 10√3」となります。
このように「12 * i」に「1,2,3,,,,,12」と代入をしていくと、以下のようになります。

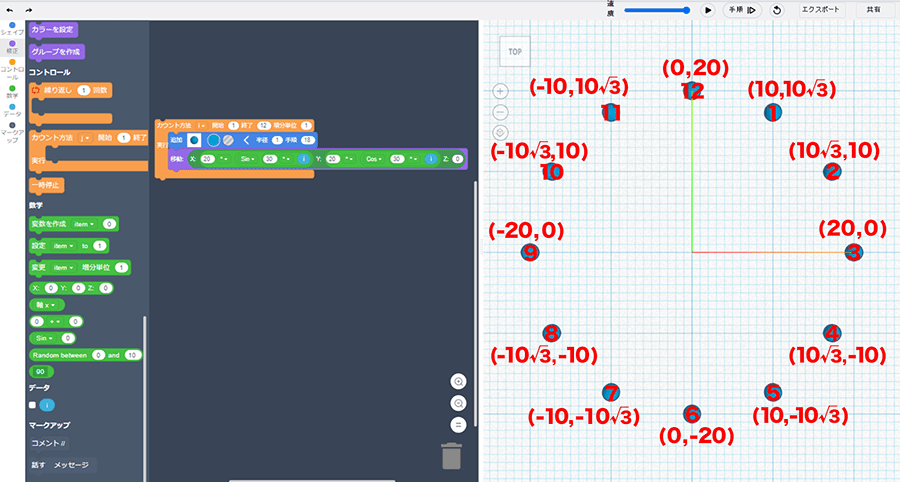

コードブロック上で行われていることを、実行後のシェイプに書き足していくと、以下のようになっていることがわかります。

円状に配置したシェイプの向きを変更する

「球」を削除します。

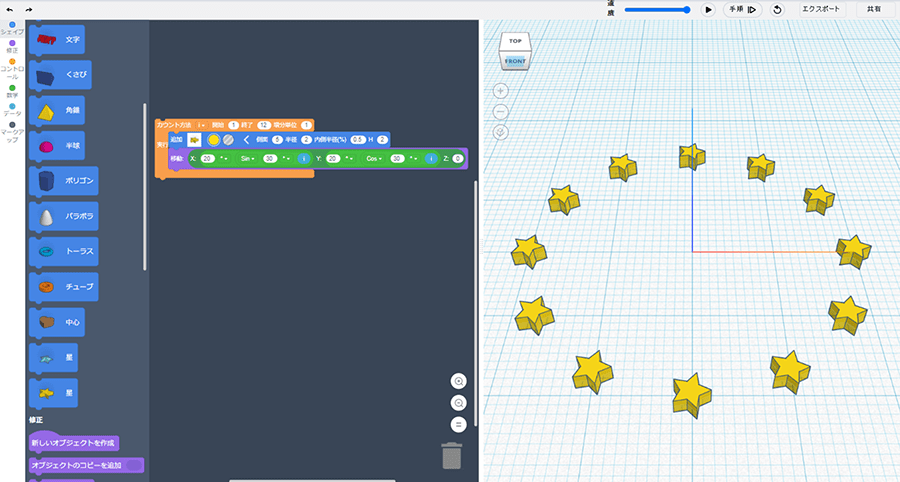

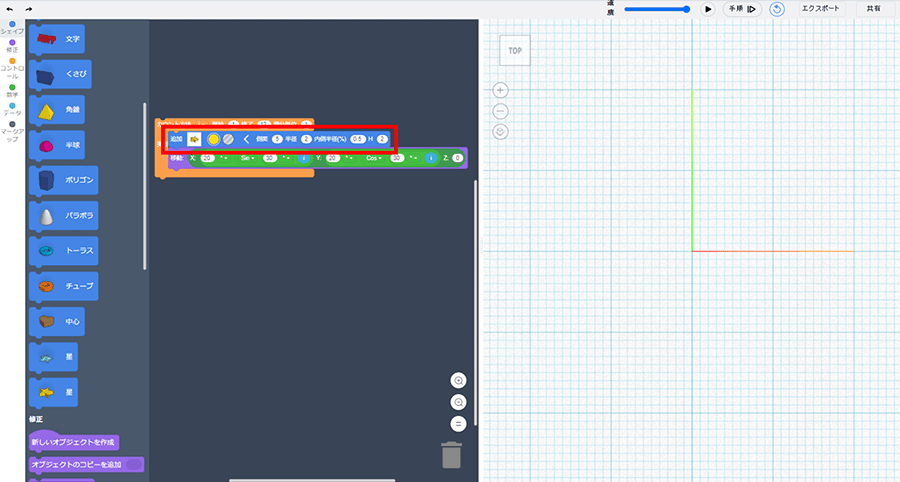

「星」と入れ替え、「実行」します。
星「側面：5　　半径：2　　内側半径(%)：0.5　　H：2」

このようにシェイプの種類によっては、向きや面に影響がでます。

まずは、星を立たせていきましょう。
「回転」を「星」の下にアタッチし、フィールドを変更後に「実行」します。
回転「回転の中心：軸x　　増分単位：90　　ピボットから X : 0 Y : 0 Z : 0」

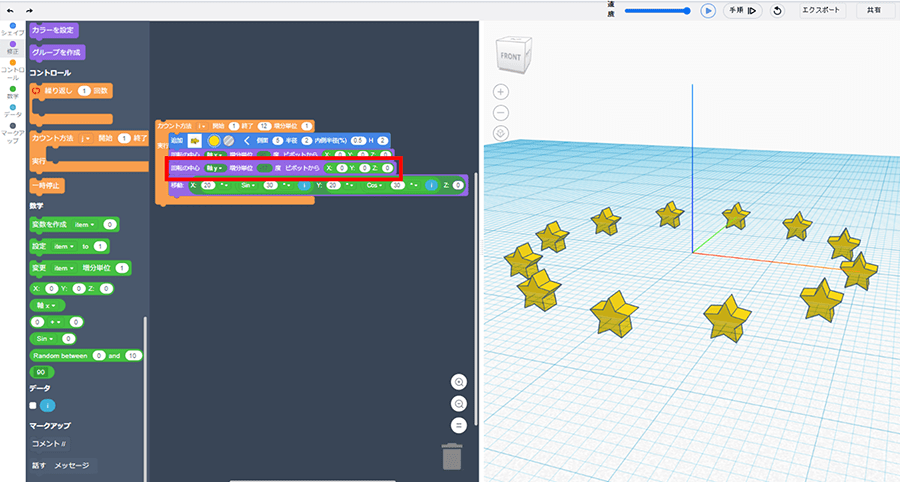

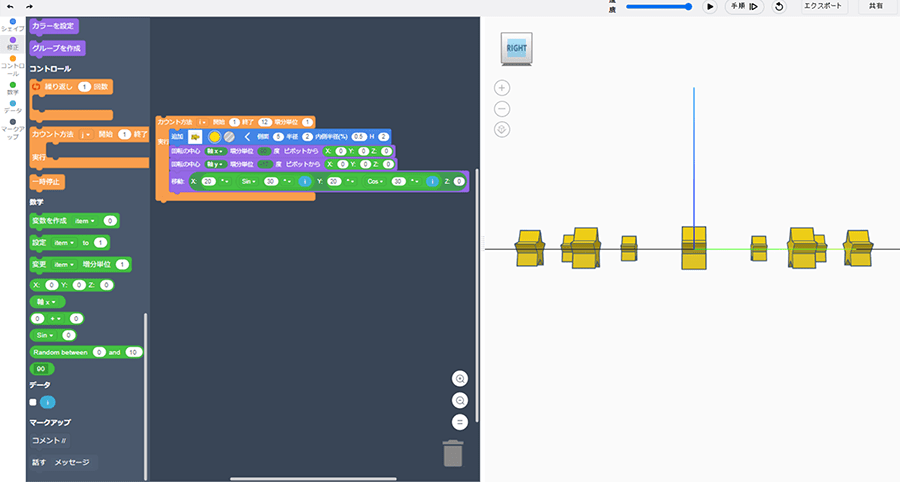

次に、すぐ下に「回転」を追加して傾きを修正後に「実行」します。
回転「回転の中心：軸y　　増分単位：-17　　ピボットから X : 0 Y : 0 Z : 0」

全ての星が同方向を向いているので、左右から見ると星が横方向を向いてしまっています。
どの面から見ても星が正面を向くように修正していきます。

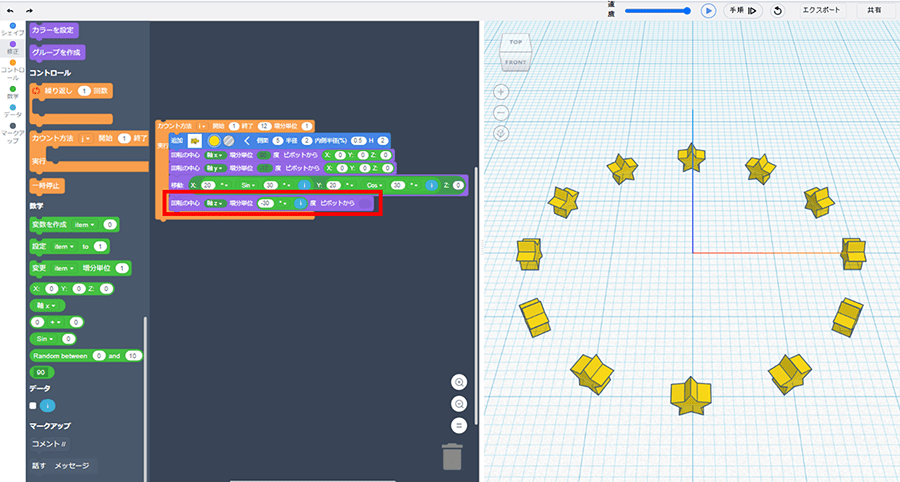

「移動」の下に「回転」をアタッチして、「実行」します。
回転「回転の中心：軸z　　増分単位：-30 * i 」
※「ピボットから 」のスロットは空いたままにしてください。

シェイプを螺旋状に配置する

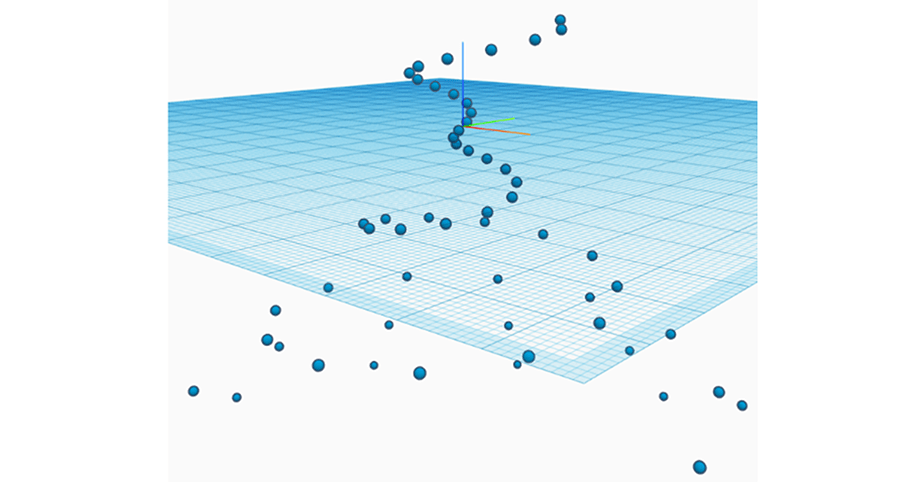

「球」を螺旋状に配置します。

「星」を削除し、「球」と入れ替え「半径：1」にします。
「回転」を削除します。

変数を作成し、変数名を「radius」にして「25」と入力します。

「移動」を変更します。

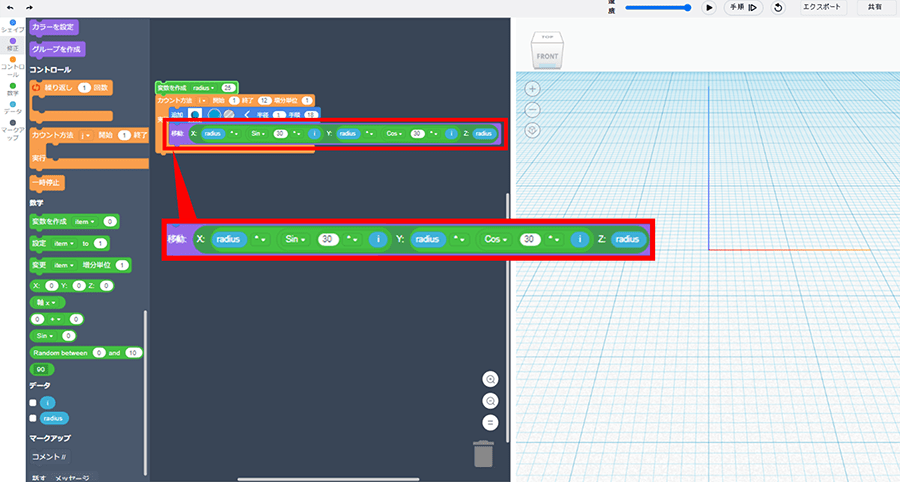

移動「X：radius * Sin 30 * i　　Y：radius * Cos 30 * i　　Z：radius」

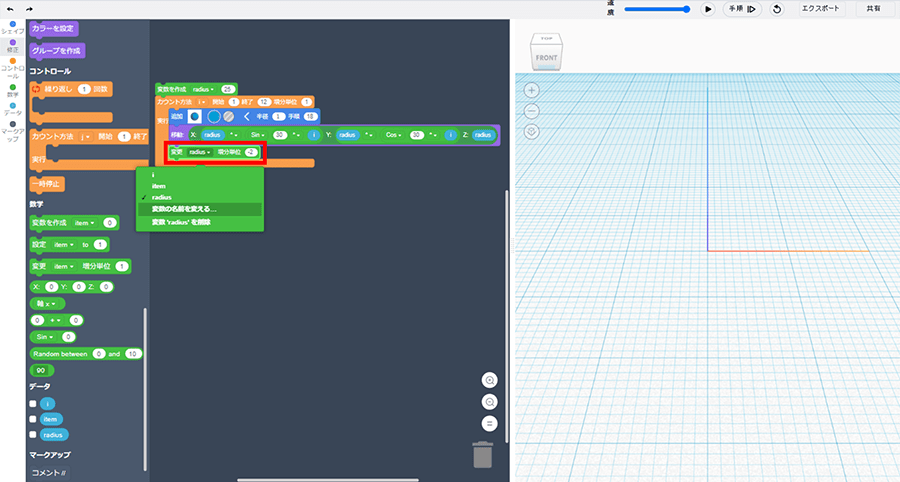

「変更(radius)」を「カウント」内の1番下にアタッチし、「増分単位：-2」にします。

「カウント」を変更して「実行」しましょう。
カウント「i　　開始：1　　終了：72　　増分単位：1」

シェイプを波型に配置する

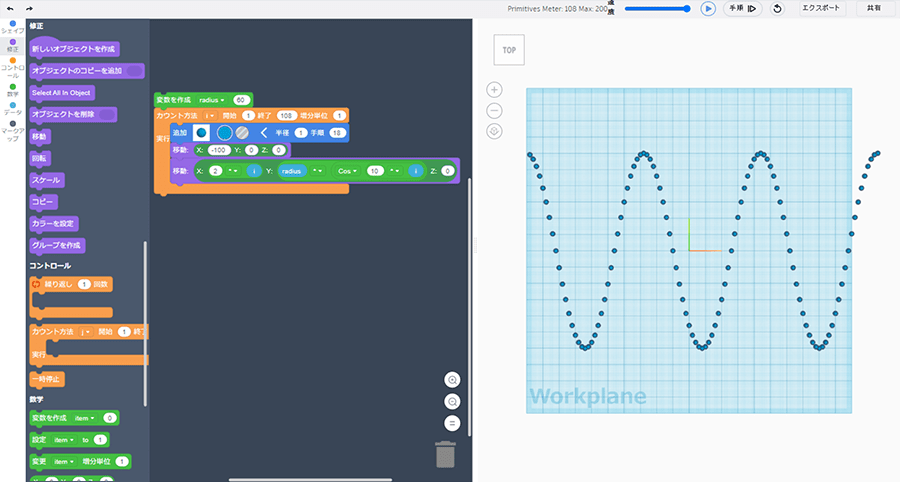

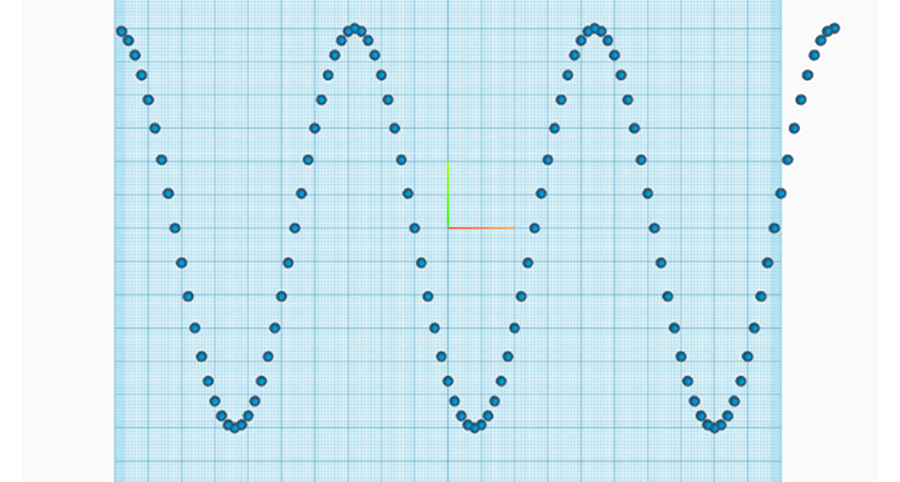

シェイプを波型に配置してみましょう。

「移動」を変更します。

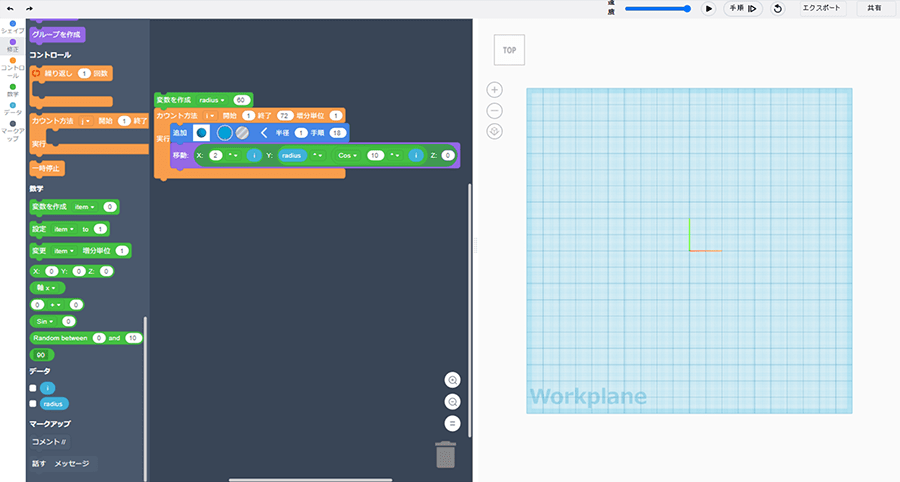

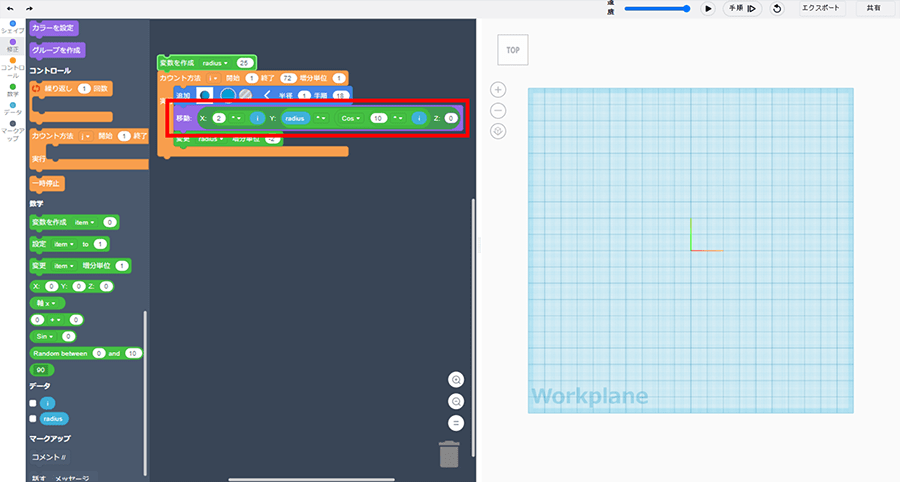

移動「X：2 * i　　Y：radius * Cos 10 * i　　Z：0」

「変数を作成(radius)：60」にして、「変更」を削除します。

波形が座標の左端から作成されるようにしましょう。
「移動」を「球」の下にアタッチします。
移動「X：-100z　　Y：0　　Z：0」

「カウント」を変更後、「実行」します。
カウント「i　　開始：1　　終了：108　　増分単位：1」

お城の土台の作成

お城の土台の作成

これまでの方法を応用し、お城の製作に挑戦しましょう。
まずは、「円柱」を縮小しながら積み上げて、メインとなるお城の土台を作ります。

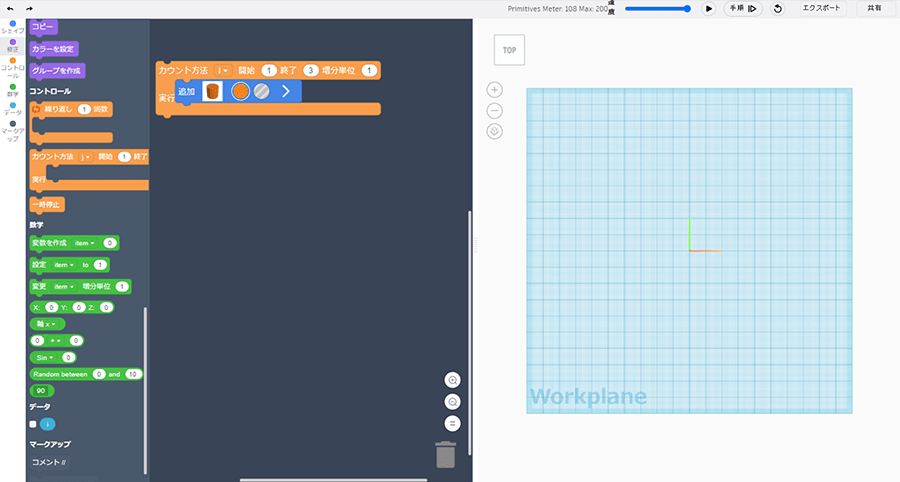

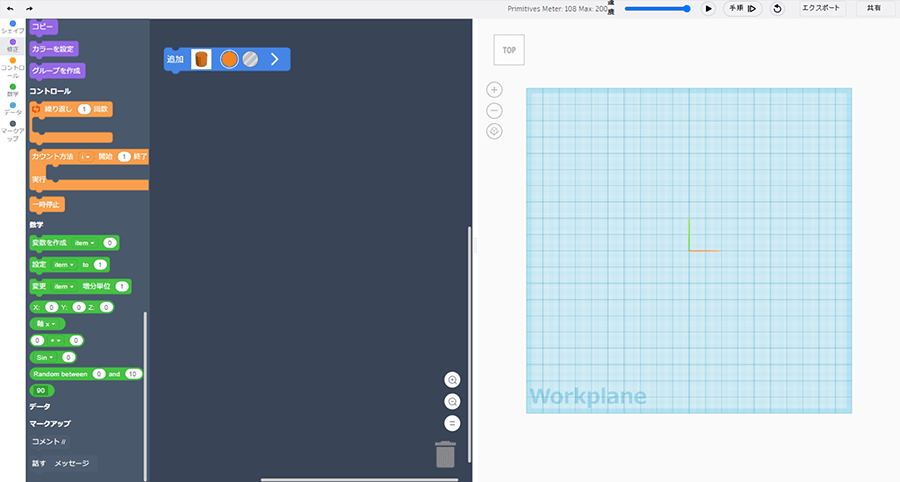

「シェイプ」メニューから「円柱」をブロックエディターにドラッグ&ドロップします。

「カウント」をアタッチします。
カウント「i　　開始：1　　終了：3　　増分単位：1」

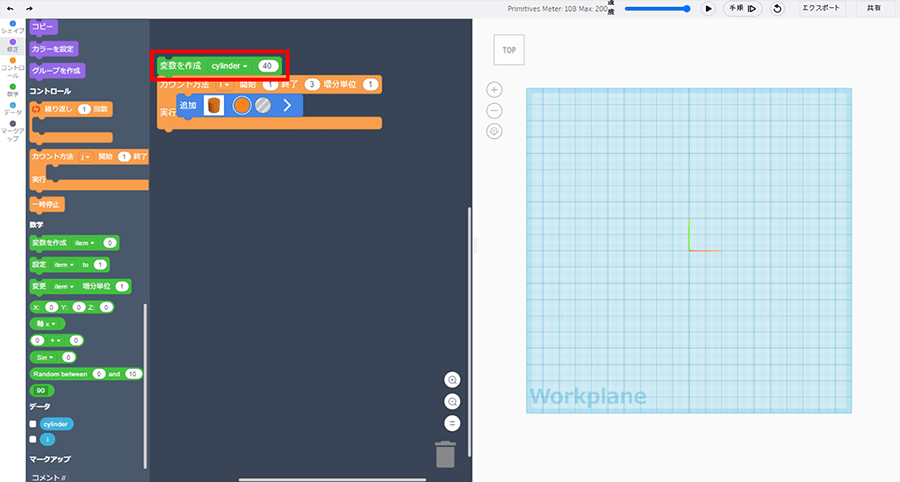

「変数を作成」を一番上に作成します。
変数名を「cylinder」に変更し、スロットには「40」と入力します。

「円柱」の色とフィールドを変更します。

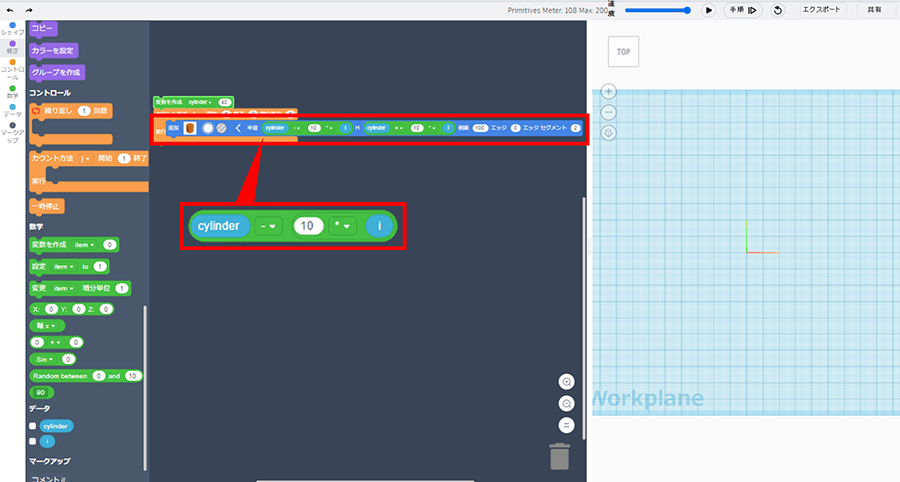

円柱「半径：cylinder – 10 * i　　H：cylinder + 10 * i　　側面：100　　エッジ：0　　エッジセグメント：2」

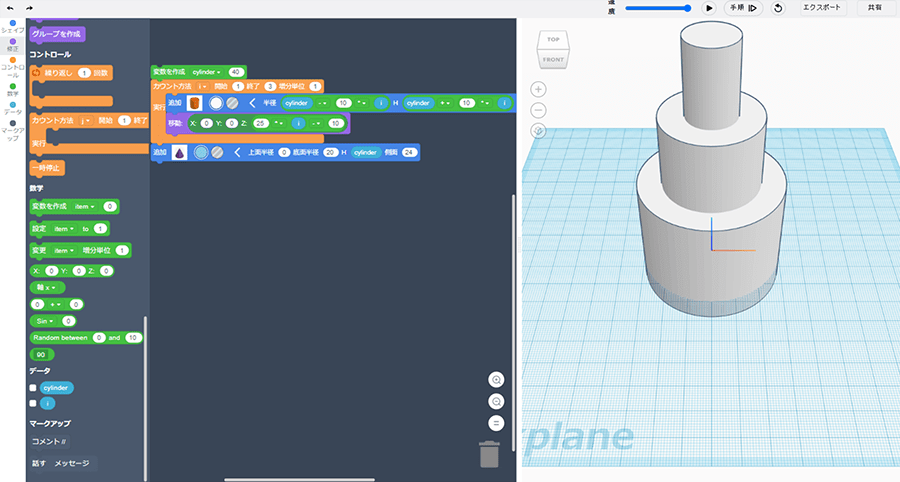

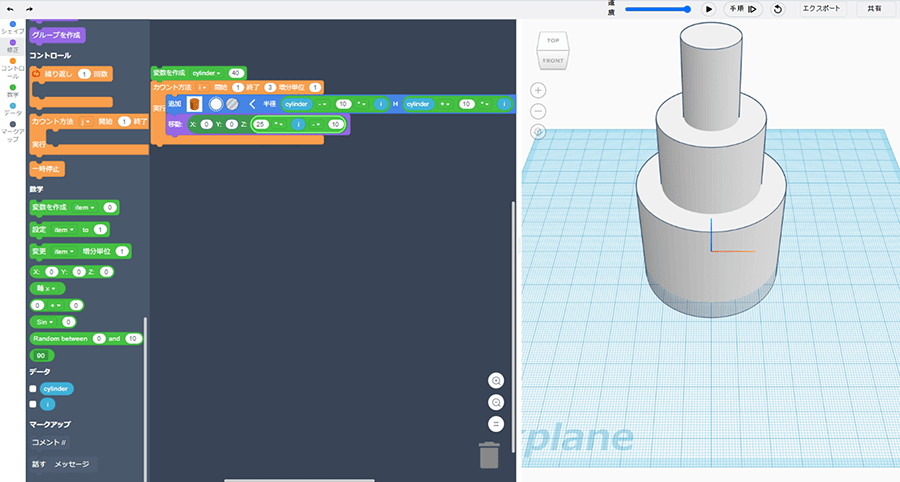

「移動」をアタッチして、「Z：25 * i -10」にして、「実行」すると円柱が縮小しながら３段積み上がります。

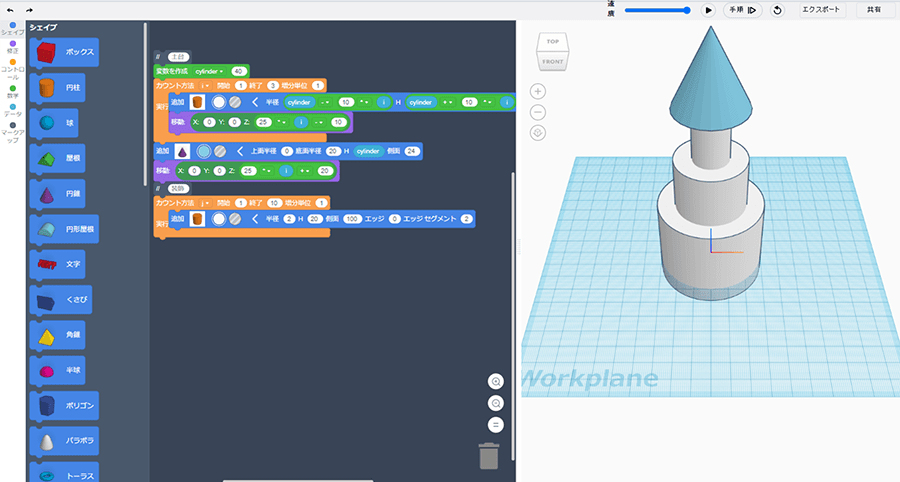

「円錐」を「カウント」の下にアタッチします。
円錐「上面半径：0　　底面半径：20　　H：cylinder　　側面：24」

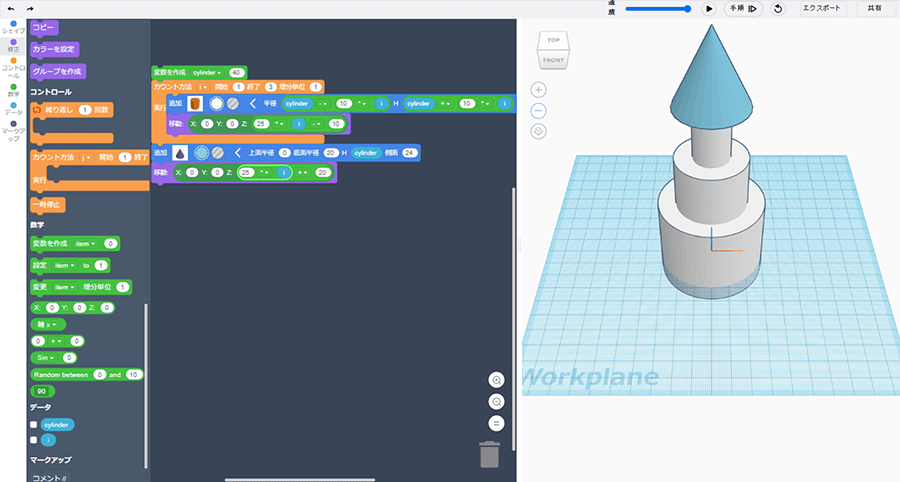

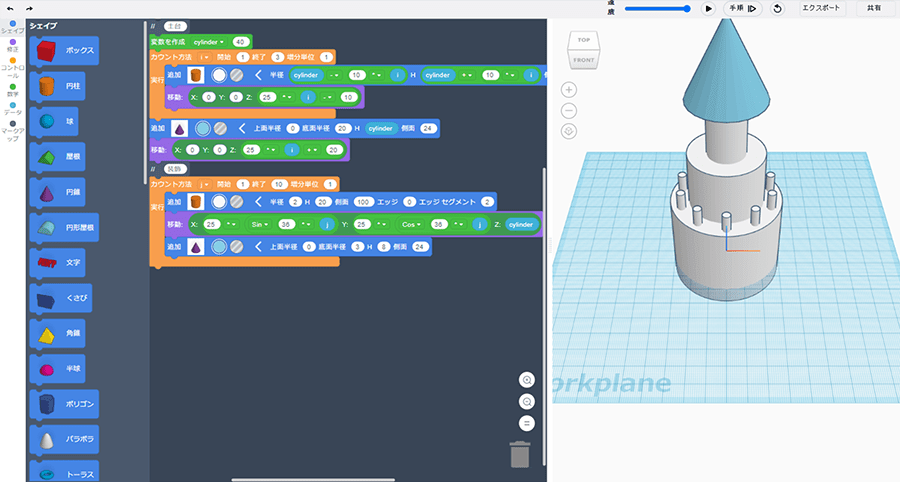

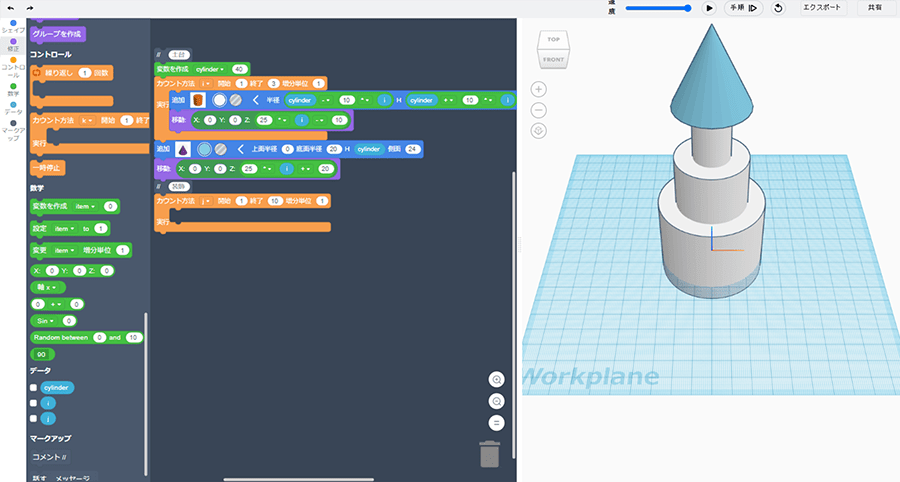

「移動」を「Z：25 * i + 20」でアタッチし、「実行」すると３段積みの円柱に屋根がつきます。

お城の装飾

新たに「カウント」を「移動」の下にアタッチしましょう。
カウント「j　　開始：1　　終了：10　　増分単位：1」

「円柱」を追加します。
円柱「半径：2　　H：20　　側面：100　　エッジ：0　　エッジセグメント：2」

「移動」をアタッチします。

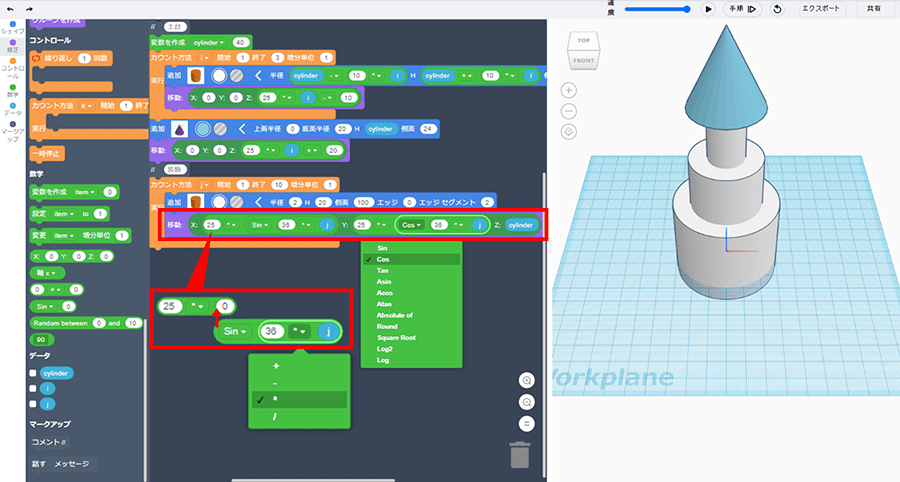

移動「X：25 * Sin36 * j　　Y：25 * Cos36 * j　　Z：cylinder」

その下に「円柱」を加えてください。
円柱「上面半径：0　　底面半径：3　　H：8　　側面：24」

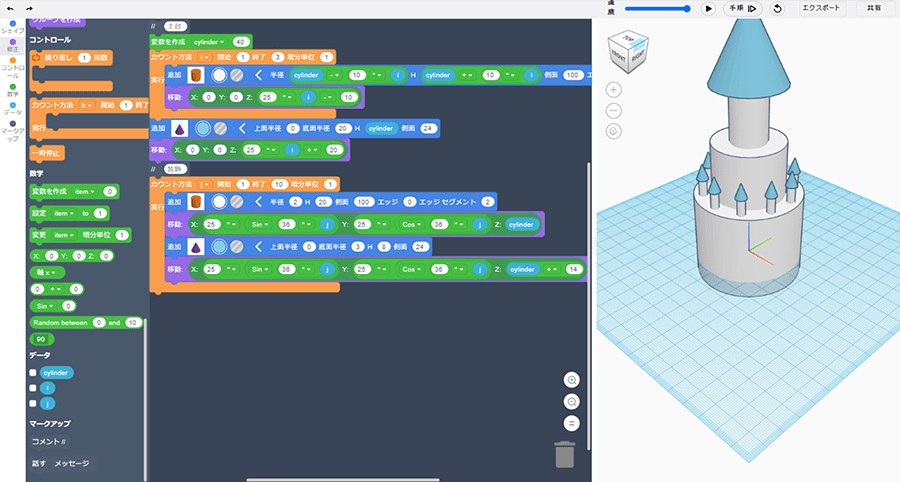

「移動」も加え、「実行」します。
移動「X：25 * Sin36 * j　　Y：25 * Cos36 * j　　Z：cylinder + 14」

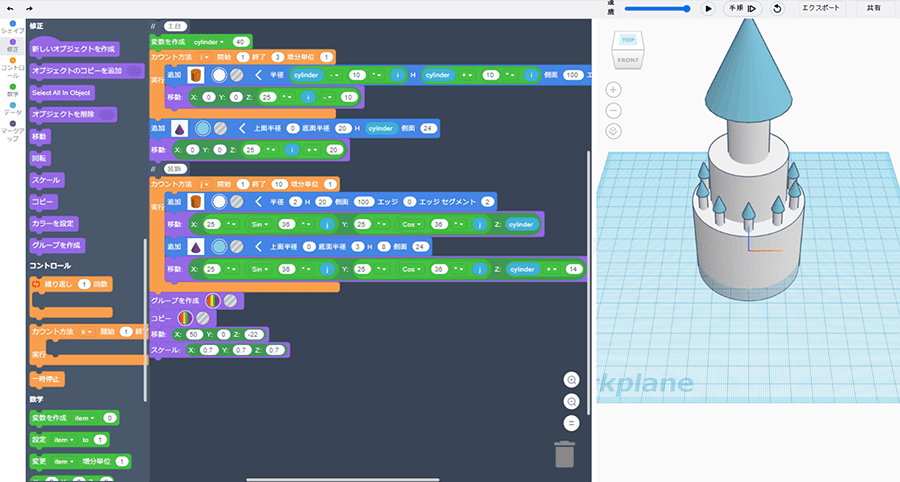

複製・縮小して両側に配置してお城を完成させていきます。
「グループ」を「カウント」の下にアタッチします。
その下に、「コピー」を配置します。

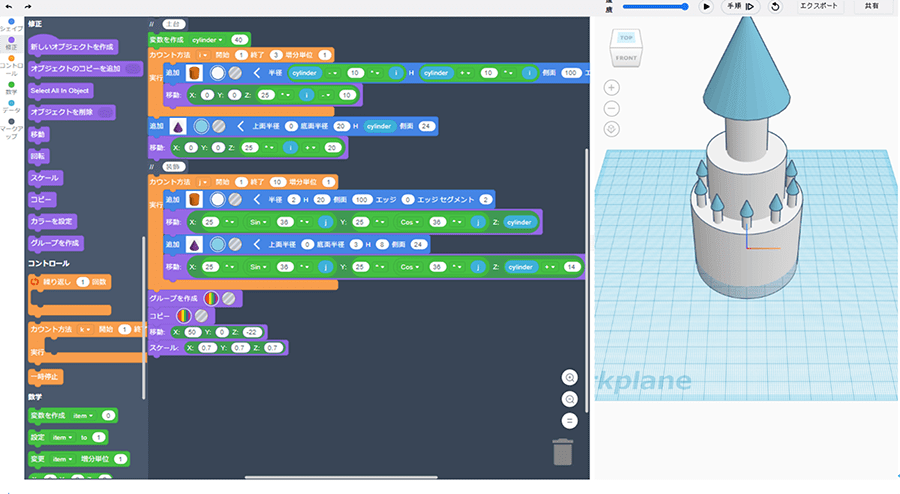

「移動」と「スケール」を加えてください。
移動「X：50　　Y：0　　Z：-22」
スケール「X：0.7　　Y：0.7　　Z：0.7」

次に、「コピー」と「移動」を配置します。
移動「X：-100　　Y：0　　Z：0」

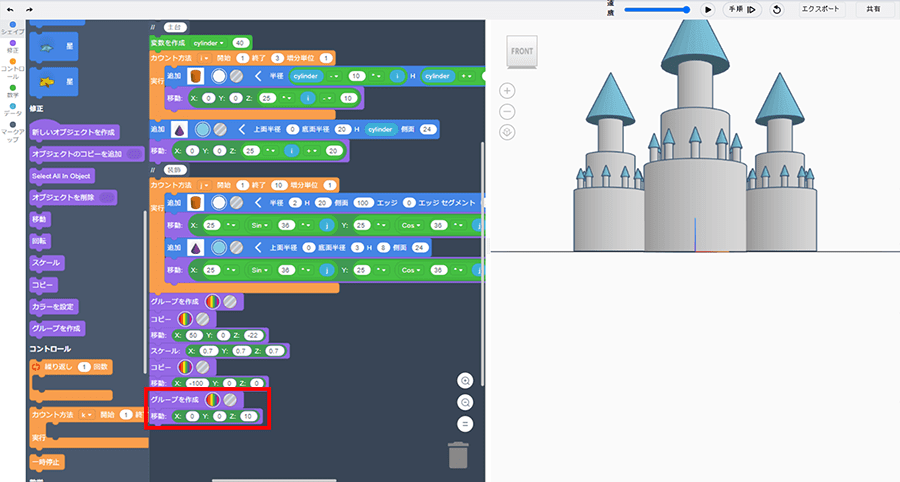

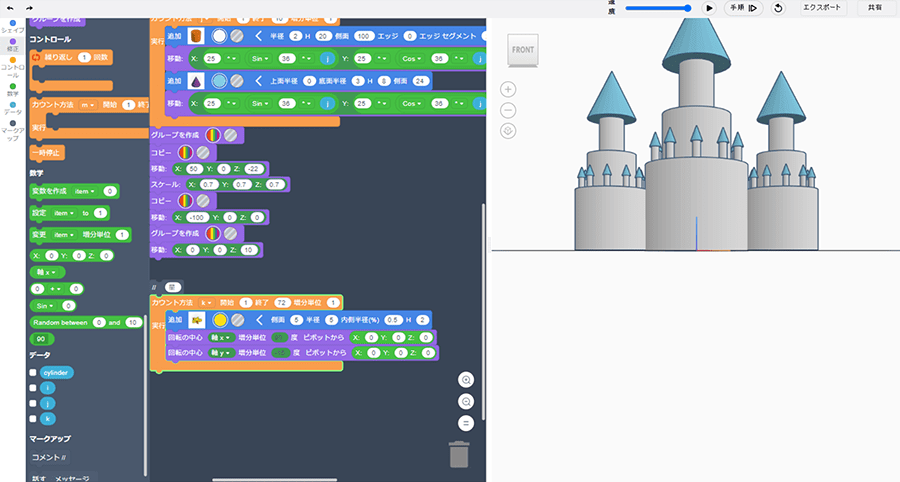

最後に「グループ」と「移動」を加えて、お城の位置を調整します。
移動「X：0　　Y：0　　Z：10」

螺旋する星の作成

お城の周りに星を散りばめてみます。

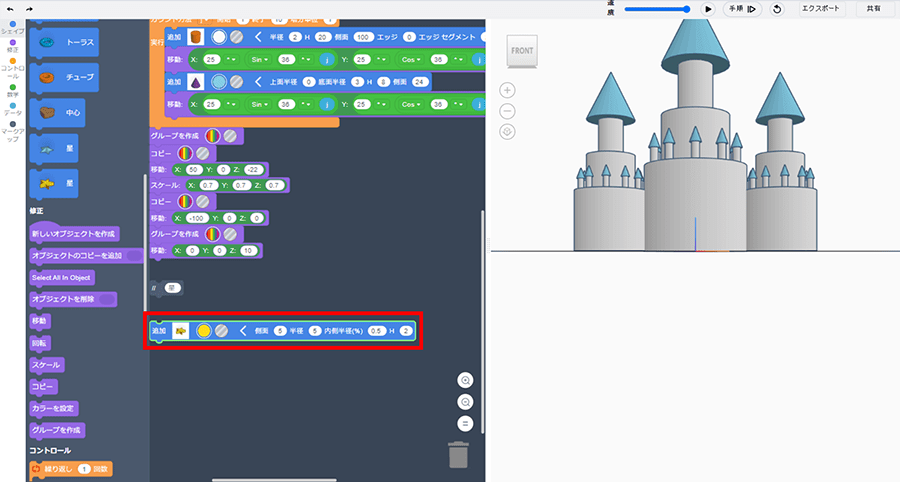

「コントロール」メニューから「星」をブロックエディターにドラッグ&ドロップします。
星「側面：5　　半径：5　　内側半径： 0.5　　H：2」

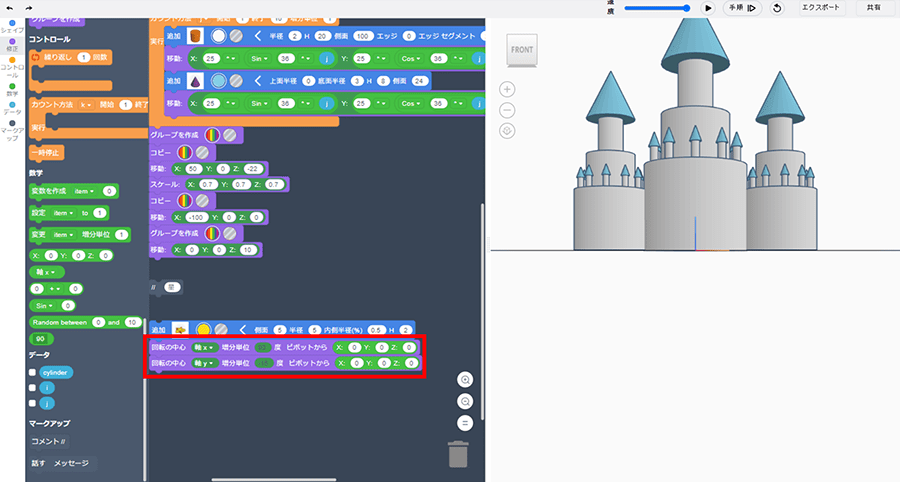

「回転」を2つアタッチして、星を立たせていきましょう。
1つ目の「回転」：
回転「回転の中心：軸x　　増分単位：90　　ピボットから X : 0 Y : 0 Z : 0」
2つ目の「回転」：
回転「回転の中心：軸y　　増分単位：-15　　ピボットから X : 0 Y : 0 Z : 0」

「カウント」で囲みます。
カウント「k　　開始：1　　終了：72　　増分単位：1」

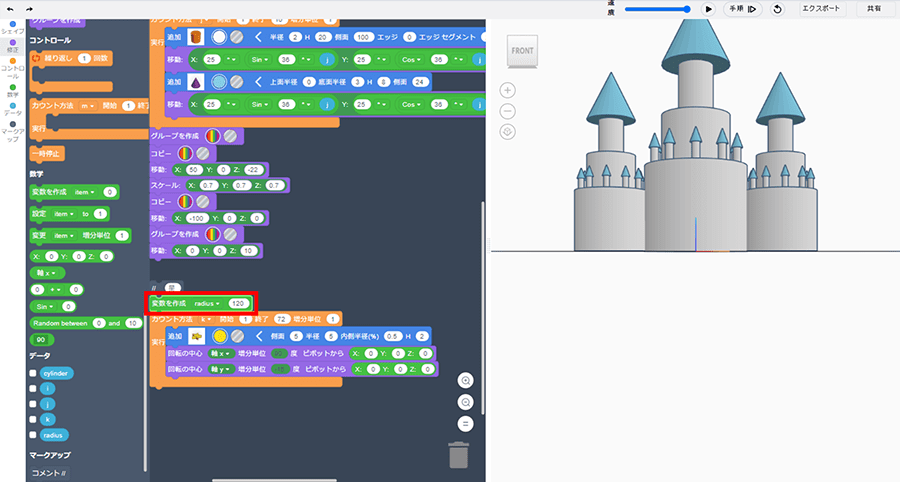

一番上に「変数を作成 (radius)：120」を作成します。

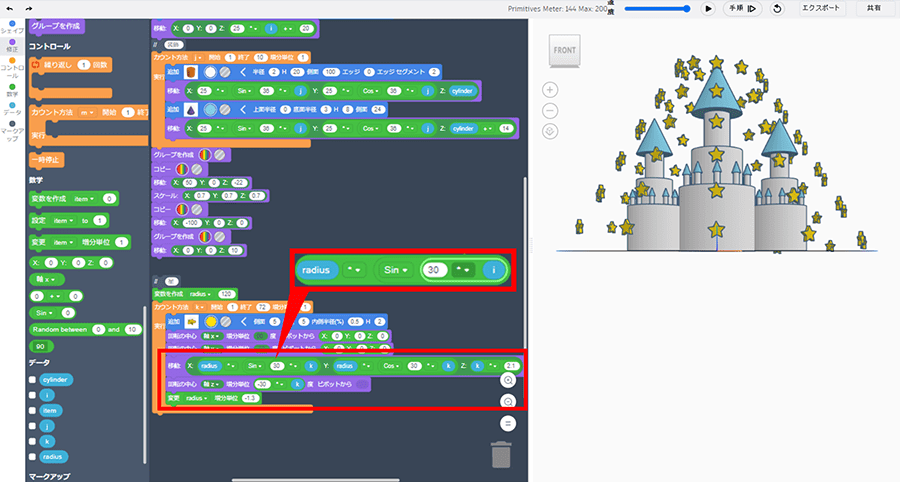

「回転」の下に、「移動」「回転」「変更」の順でアタッチし、星を螺旋状に配置していきます。
移動「X：radius * sin 30 * i　　Y：radius * Cos 30 * i　　Z：i * 2.1」
回転「回転の中心：軸z　　増分単位：-30 * i」
「変更(radius)　　増分単位：-1.3」

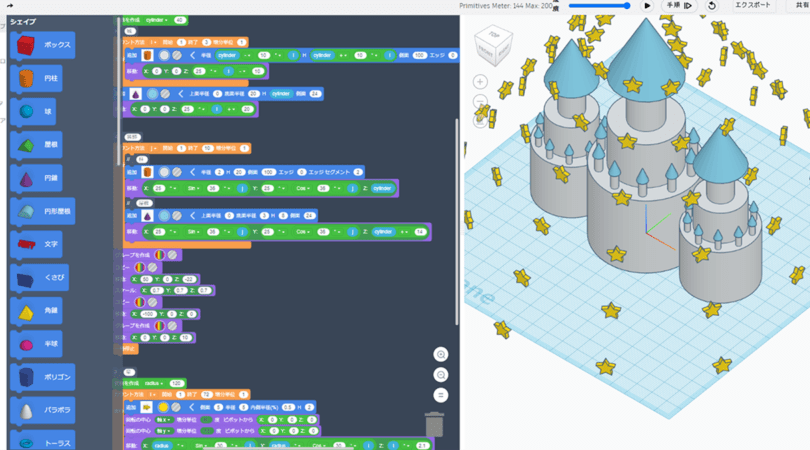

今回は、応用的なTinkercadのコードブロック(Codeblocks)の使い方について解説をしました。
多様なブロックの組み合わせに加えて、変数や計算を行うことで、様々な3Dモデリングを行うことが可能です。
