Autodesk Meshmixerでおこなう3Dスキャンデータ編集法

3Dスキャナーについて

3Dスキャナーとは

3Dスキャナーは、対象物にレーザーやセンサーを当て、形状をスキャンできます。

「高さ（X）」「横幅（Y）」「奥行き（Z）」の三次元座標による点群データを取得し、メッシュデータに変換することで、3Dデータとして扱うことが可能です。

3Dスキャナーの種類は「接触式」「非接触式」「X線CTスキャン」に分別することが可能です。
今回は「接触式」と「非接触式」について紹介します。

接触式3Dスキャナー

接触式3Dスキャナーは、センサーや探針（プローブ）を対象物に接触させる方式です。
接触により座標を取得するために、高精度なデータ取得が可能です。
一方で、複雑な入り組んだ形状を読み取ることは苦手とし、スキャン時間を要します。

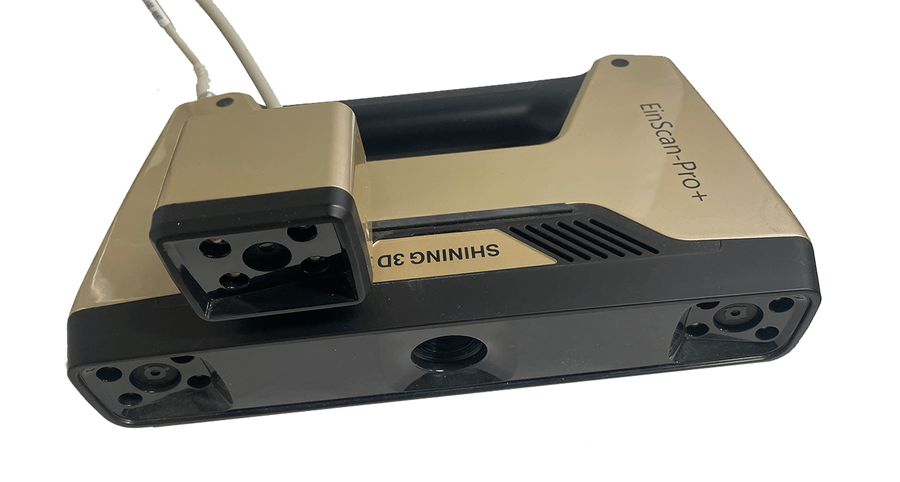

非接触式3Dスキャナー

非接触式3Dスキャナーは、「パターン光投影方式」と「レーザー光線方式」の2つのスキャン方式があり、対象物に光線を当てて形状データを取得します。

「パターン光投影方式」は、主に暗室で作業し、縞模様などのパターンを対象物に投影し、パターンの歪みや形状変化を元に形状データを取得します。
正確なスキャンを迅速におこなうことが可能です。

「レーザー光線方式」は、明るい場所でのスキャンが可能で、スリットレーザー光を対象物に投影し、反射光をセンサーで取得することで形状データを生成します。

スキャンデータの修正

余分なメッシュデータの削除

非接触式には、「据え置きタイプ」と「ハンディタイプ」があるため、スキャンする対象物によって使い分けられ便利です。

3DスキャンデータをMeshmixerで修正をしていきます。
Meshmixerの基本的な使用方法は、以下を参考にしてください。

“Autodesk Meshmixer UI解説 -2つの3DデータをMIXする-“
https://www.pc-koubou.jp/magazine/60144

今回、使用する3Dスキャンデータ(STL)は以下からダウンロードすることが可能です。
“tomato.stl”
https://stylograph.com/nexmag/tomato.zip

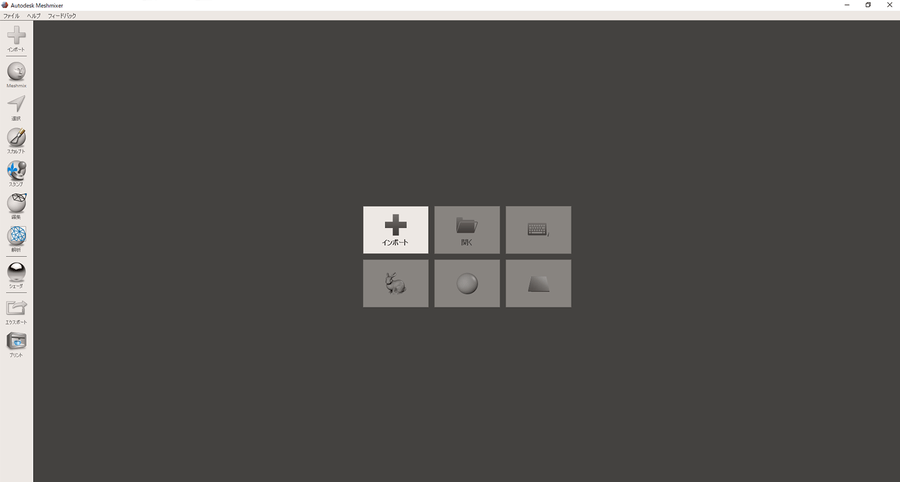

「インポート」を選択し、3Dスキャンデータを読み込みます。

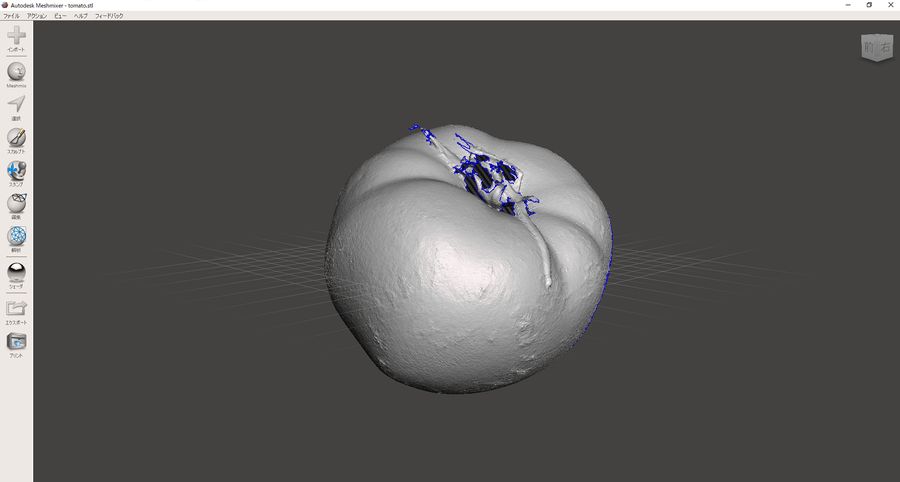

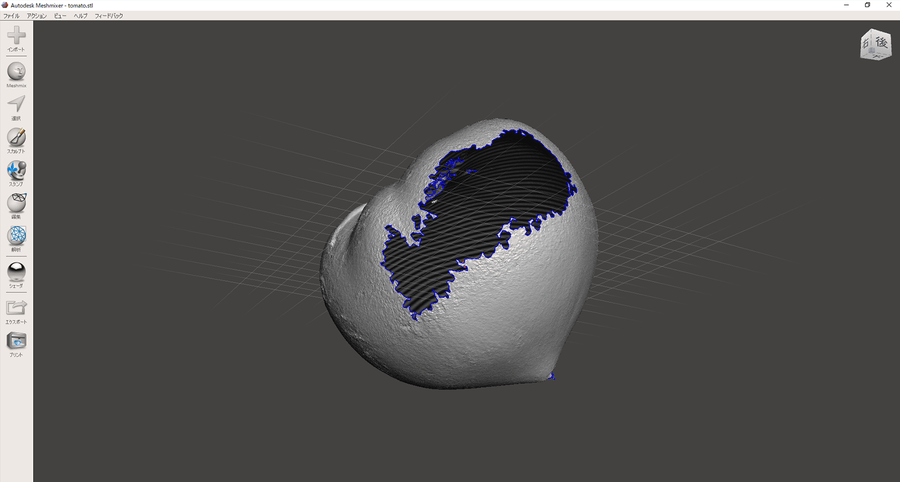

ビューキューブを回転させると、モデルに穴や余分なデータがあることを確認できます。

オブジェクトを拡大して表示し、余分なメッシュデータや、後に扱いにくいであろう箇所を削除していきます。

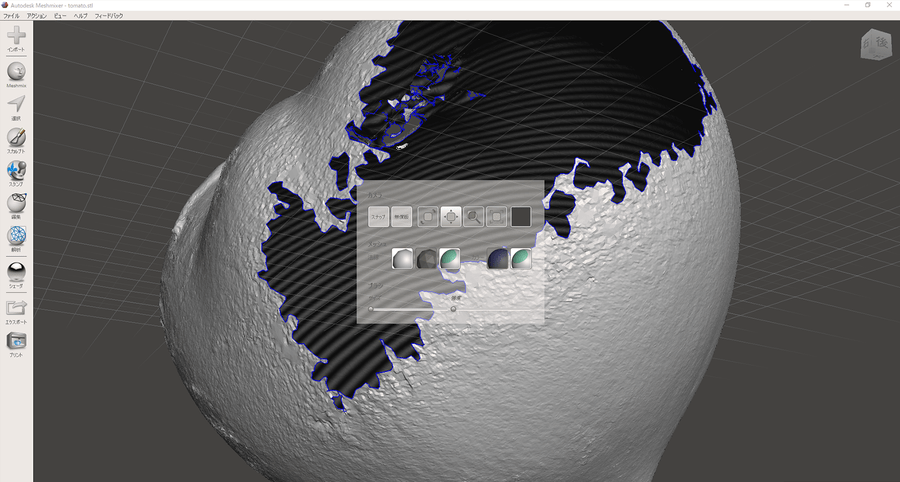

キーボードのスペースキーを選択し、表示されたホットボックスのアイコン上でドラッグすると、カメラの向きを回転・パン・ズームがおこなえます。

画面左のツールバーより「選択」を選びます。

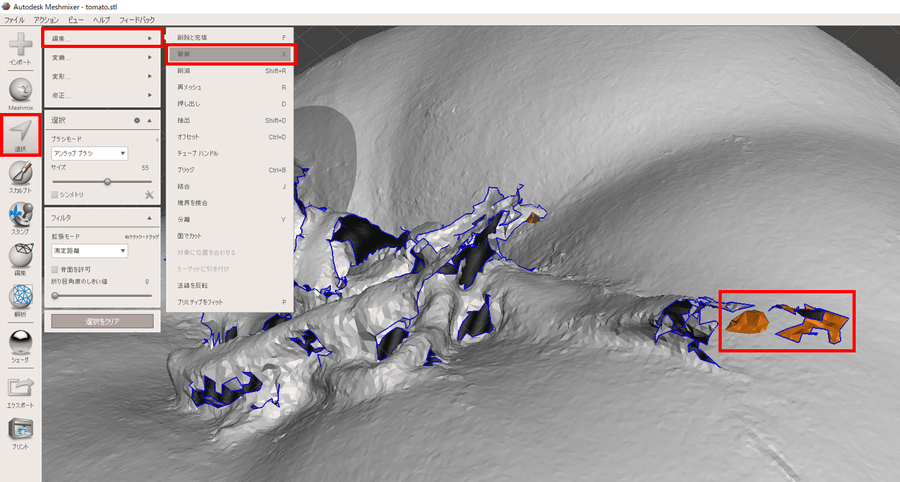

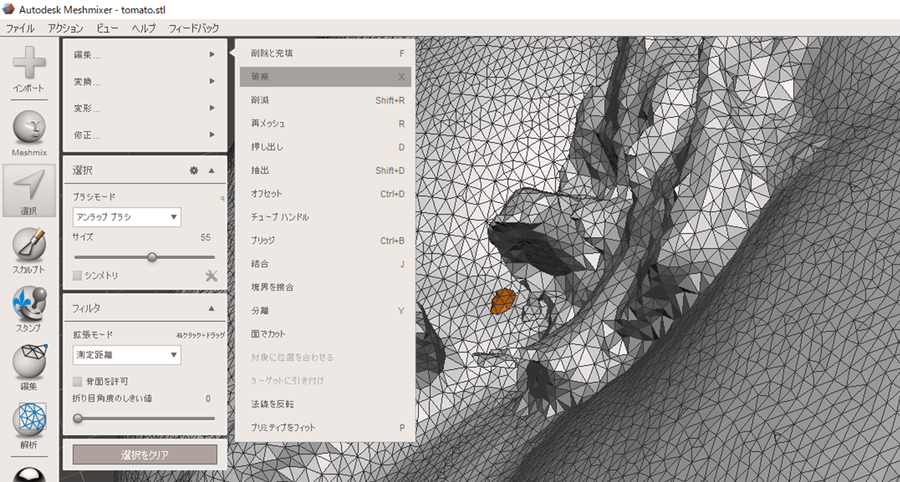

余分なメッシュデータをクリックして選択し、「編集」から「破棄」を選択します。

穴埋め

余分なメッシュデータの削除が終わったら、モデルの穴を埋めていきます。

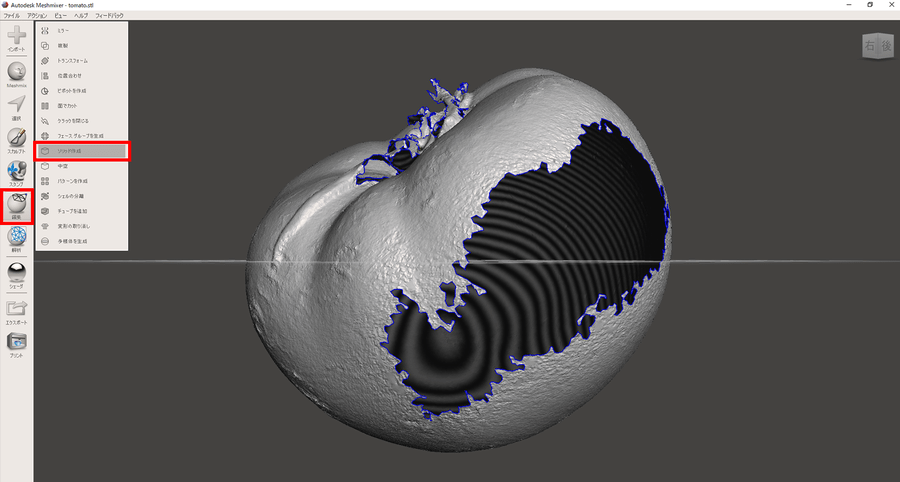

ツールバーの「編集」より「ソリッド作成」を選びます。

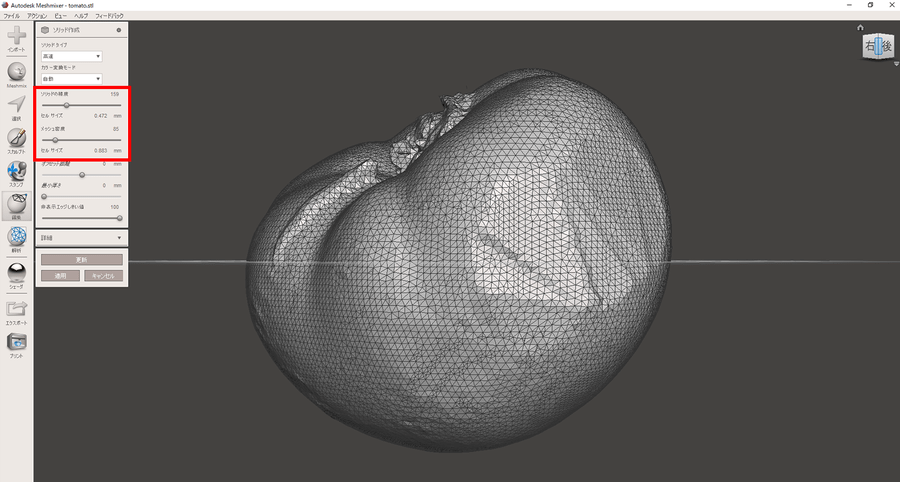

「ソリッドの精度・メッシュ密度・セルサイズ」を「更新」を見ながら調整し、「適用」を選択すると、穴埋めが完了します。

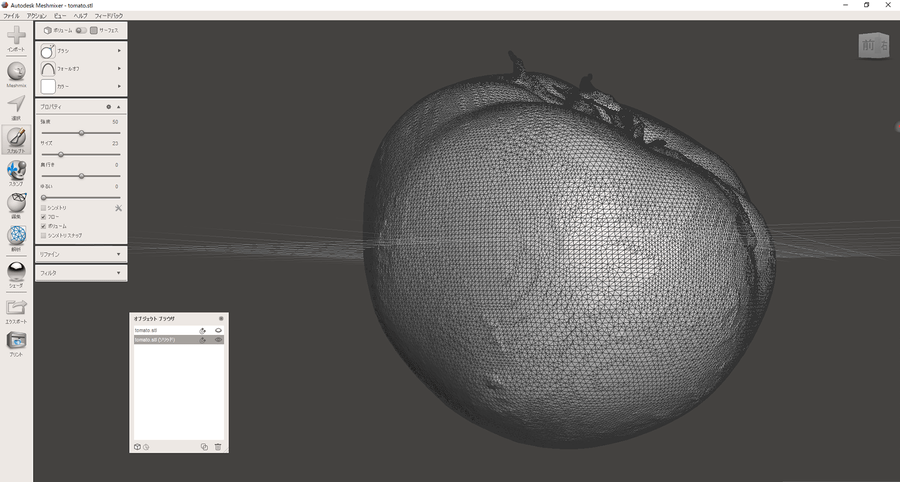

※キーボードのWキーでワイヤーフレーム表示

余分なデータが作られてしまった場合には「選択」して「破棄」で削除をしておきます。

穴埋めした箇所を馴染ませていきます。

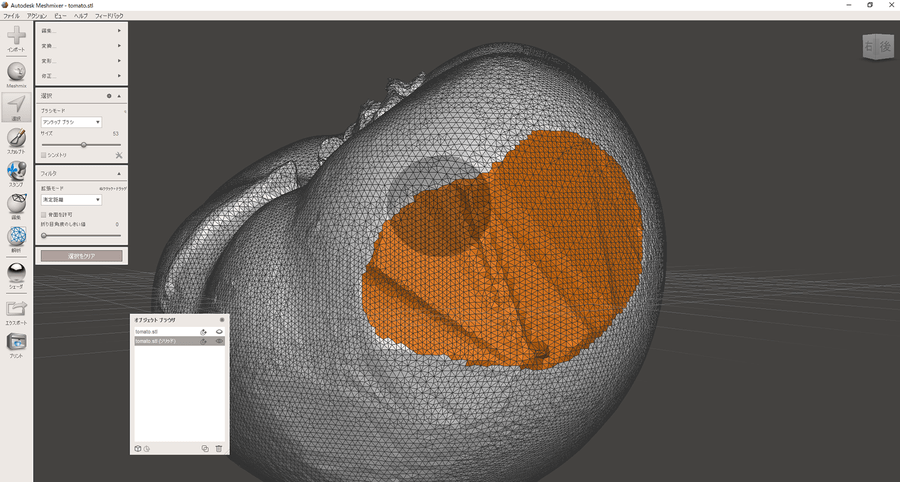

通常であればスカルプトで質感を調整しますが、今回は曲線系のモデルなので、ツールバーより「選択」で、穴埋め箇所を以下のように選んでいきます。

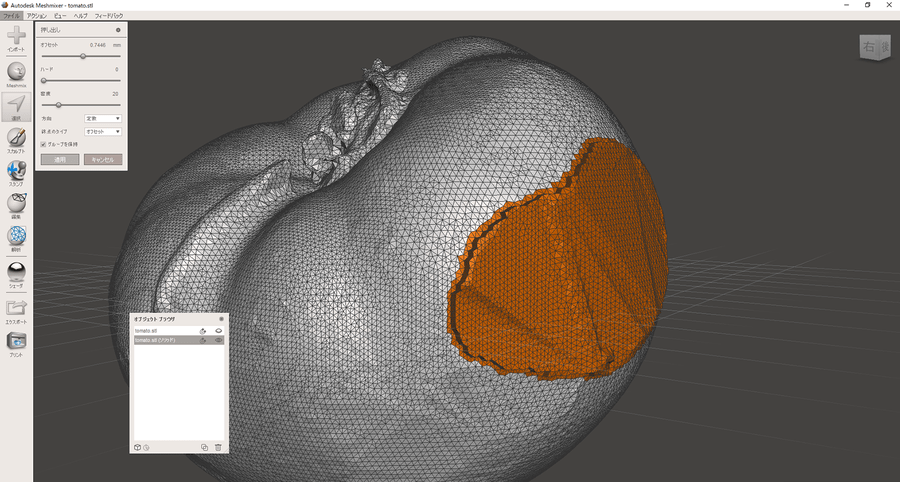

「編集」から「押し出し」を選択します。
「オフセット」の数値を小さくし、「適用」を選びます。

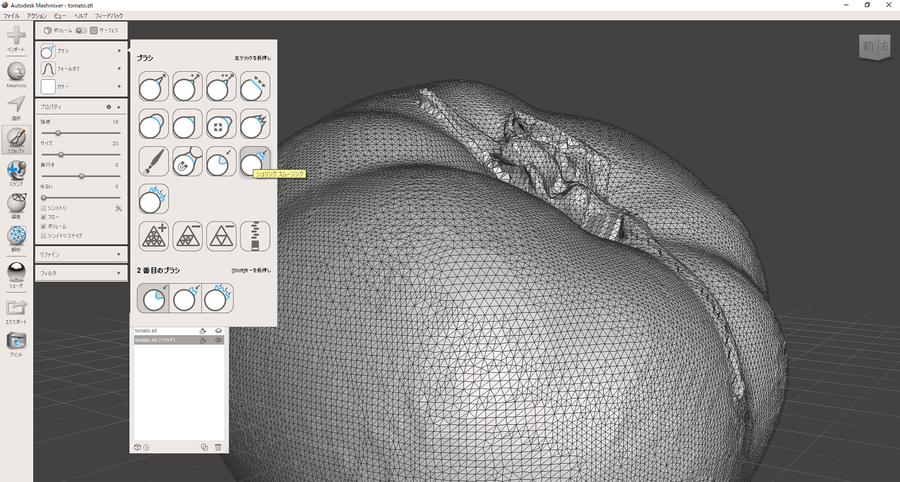

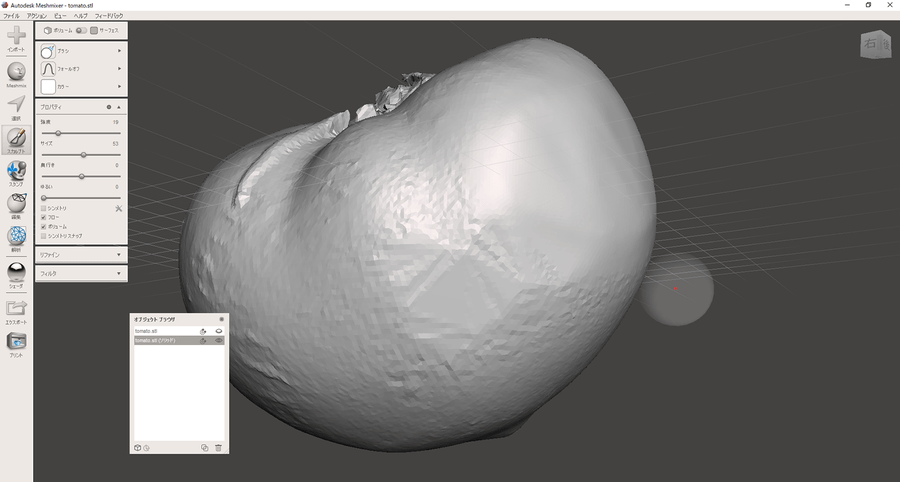

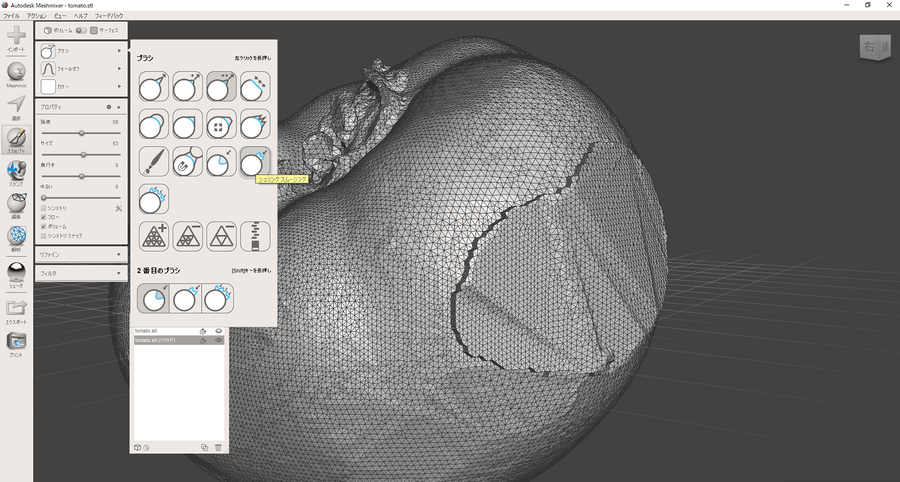

ツールバーの「スカルプト」より、「シュリンク スムージング」のブラシを選択して、境界線から徐々に押し出し箇所を馴染ませます。

微調整＆サイズ変更

「ソリッド作成」をおこなうと、形状がデフォルメされてしまうことがあります。

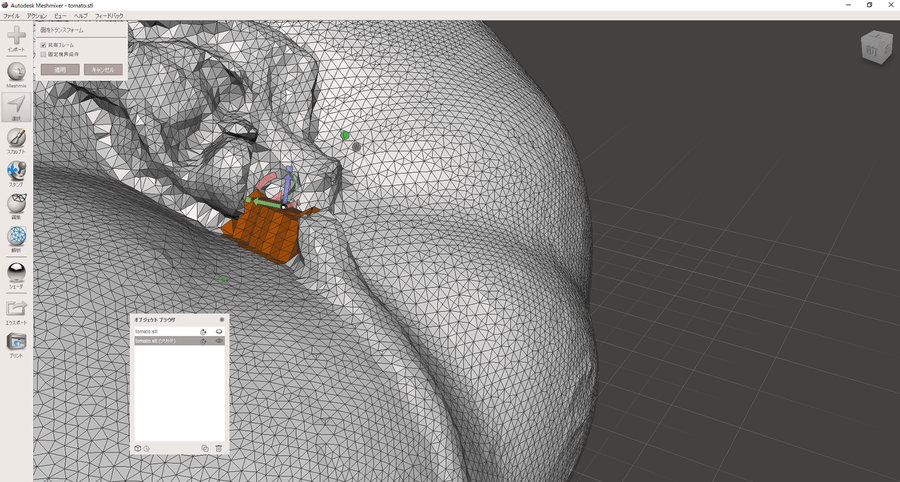

そこで、ツールバーの「選択」で、ヘタを1箇所ごとに選択し、「編集」から「押し出し」、または「変形」から「トランスフォーム」で少し厚みをつけます。

ツールバーの「スカルプト」より、「シュリンク スムージング」で境界線を馴染ませたり、「描画 2」で引き出したりなどの作業をおこないます。

※描画 2の場合、ブラシサイズは大きめにすると引き出しやすい

形状を整えた後は、出力したいサイズに変更をします。

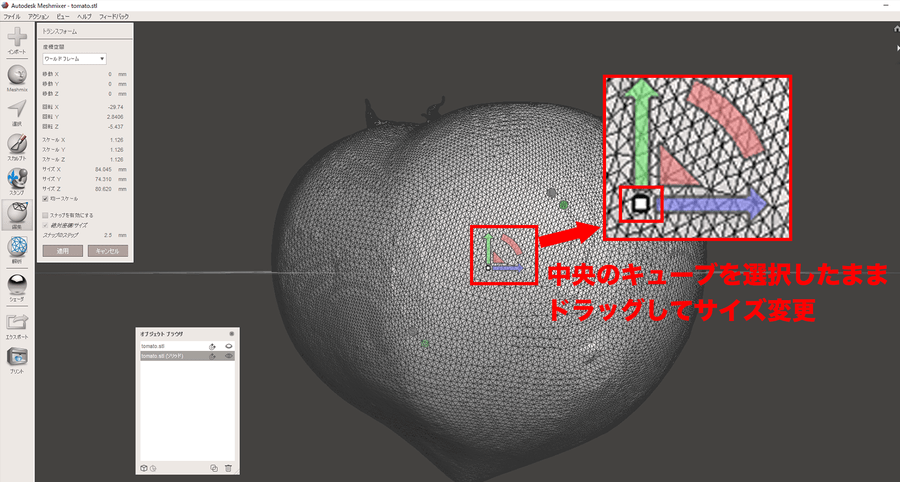

ツールバーの「編集」より「トランスフォーム」を選択して、コントロール・ウィジェットの中央のキューブを選択したままドラッグします。

また、モデルが傾いている場合には、移動や回転で位置合わせをおこないます。

スキャンデータの加工

分割

スキャンデータが大きく3Dプリンターで一度に出力が行えない場合には、分割して出力をおこないます。

オブジェクトブラウザで「複製」し、複製されたオブジェクトを非表示にします。

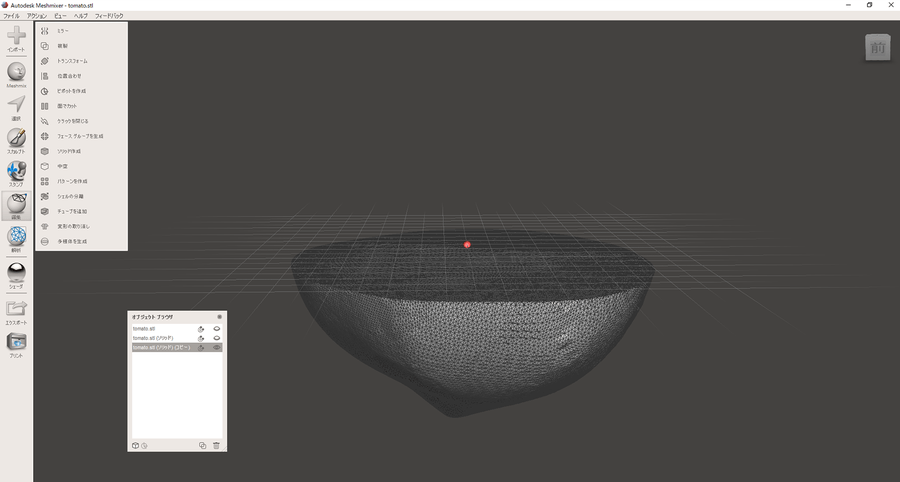

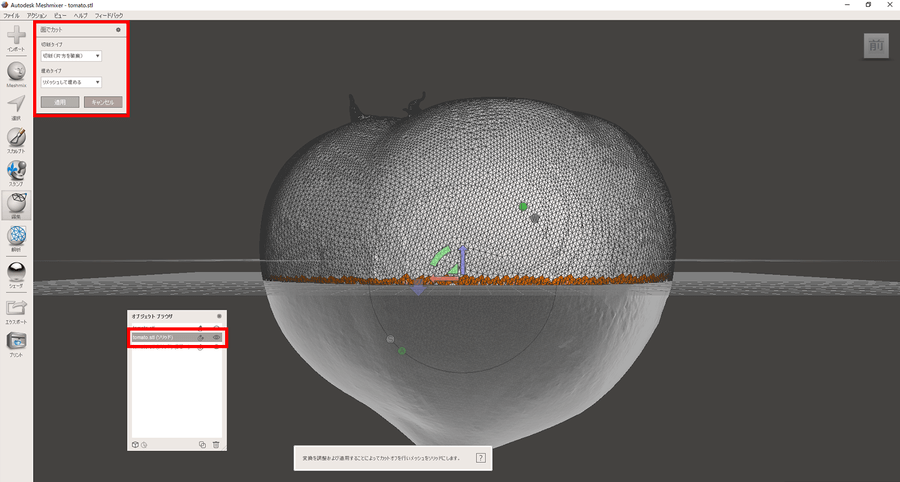

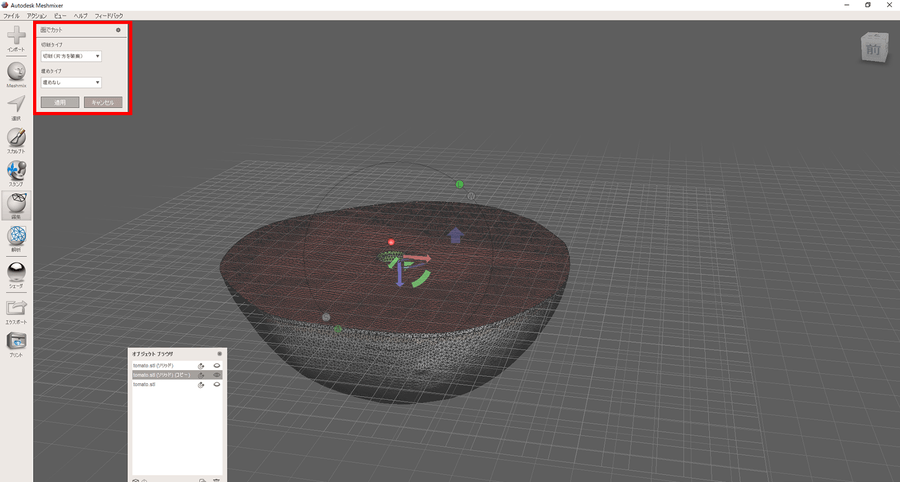

ツールバーの「編集」より「面でカット」を選択し、「切断タイプ：切断（片方を破棄） 埋めタイプ：リメッシュして埋める」を選びます。
切断面をオブジェクトの中央に合わせ「適用」を選びます。

オブジェクトブラウザで、切断をしたオブジェクトを非表示にし、複製をしたオブジェクトを表示します。

先ほどと同様に「面でカット」をおこないます。

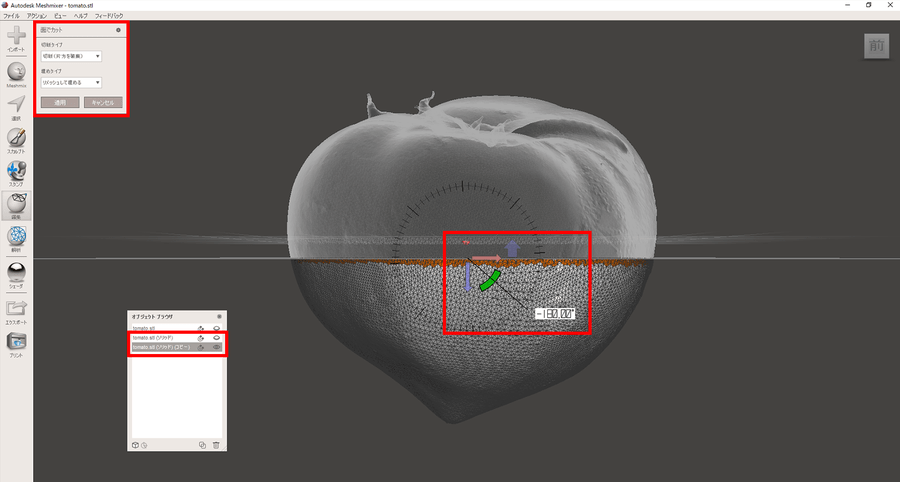

切断面をオブジェクトの中央に合わせ、180度回転をしてから「適用」を選びます。

連結

分割したスキャンデータを3Dプリント後に組み立てる場合には、ジョイントを付け足します。

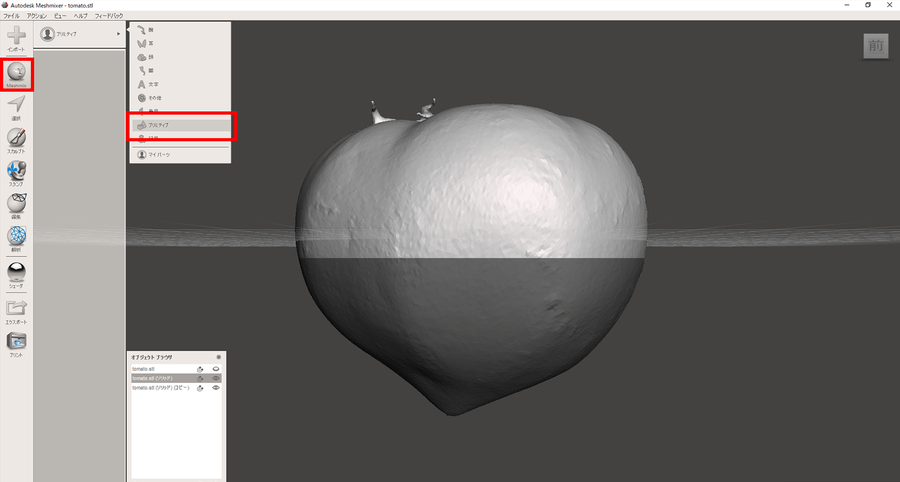

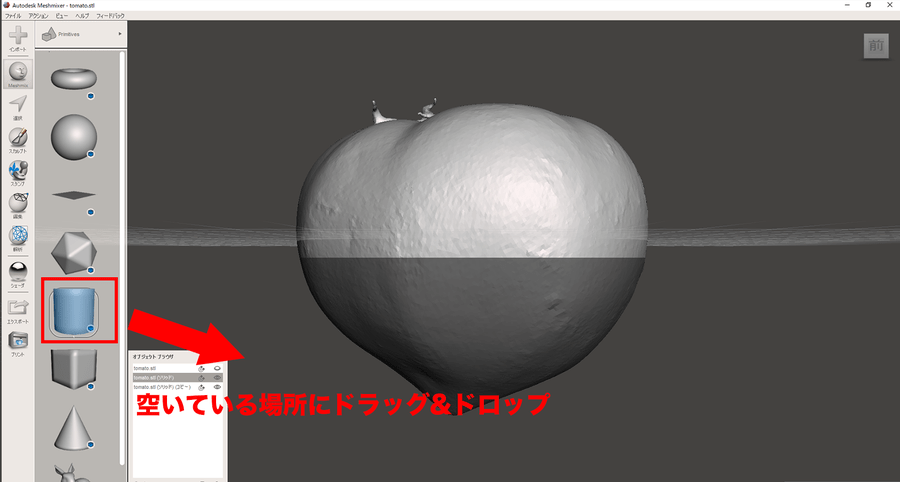

ツールバーの「Meshmix」より、「プリミティブ」の「円柱」を選択し、ビューポートの空いている場所にドラッグ&ドロップして追加します。

※トマトのオブジェクト上には置かないようにしてください

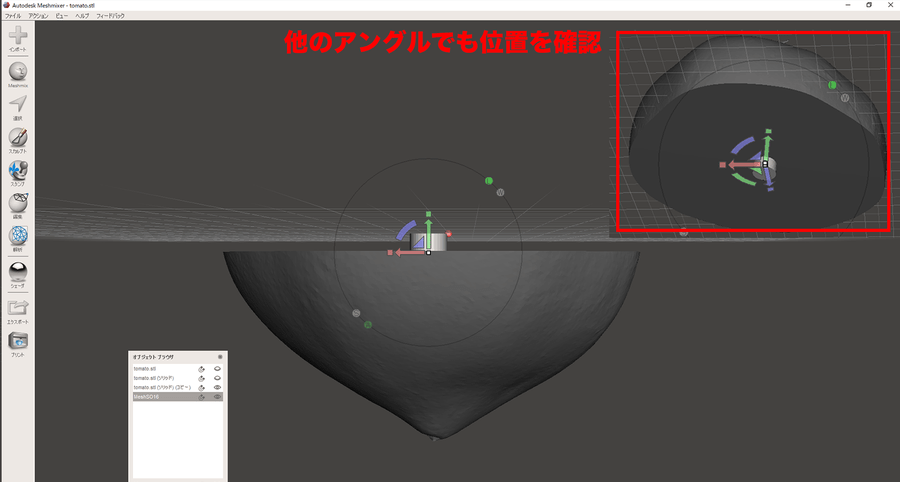

「トランスフォーム」で「均一スケール」のチェックを外し「サイズX：15mm サイズY：15mm サイズZ：10mm」にして、トマトオブジェクトの中央へ配置します。

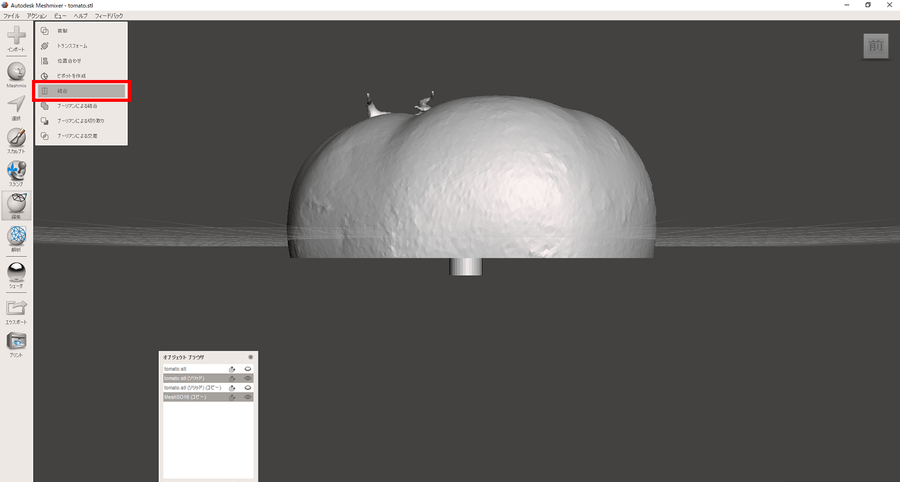

オブジェクトブラウザで、円柱を複製し、トマト上部オブジェクトと円柱の片方を非表示にします。

オブジェクトブラウザで、トマト下部オブジェクトを選択してから、表示している円柱を選択。

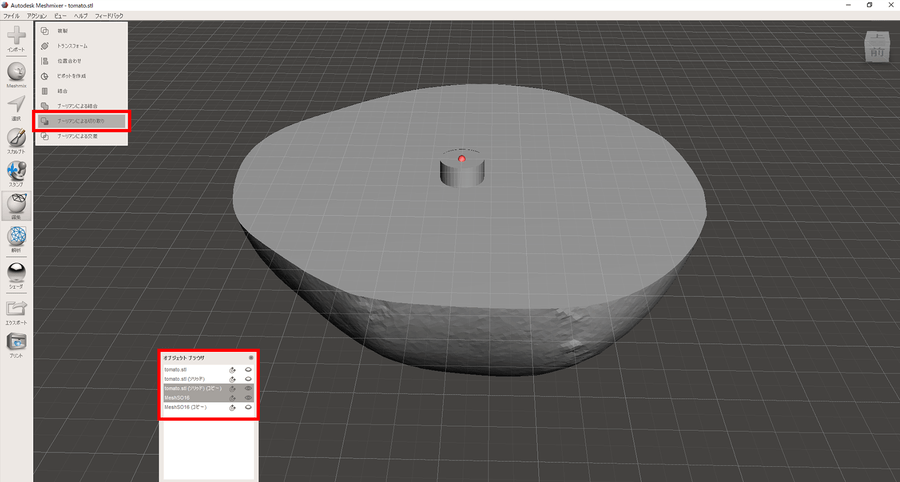

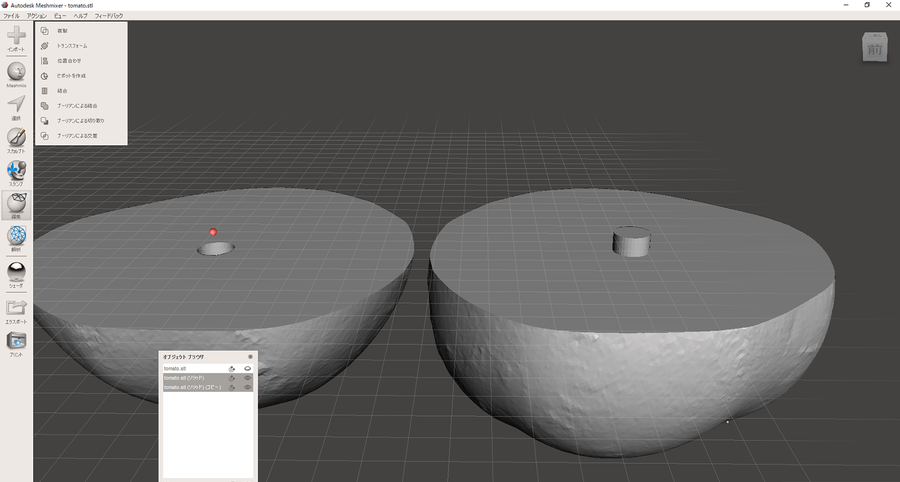

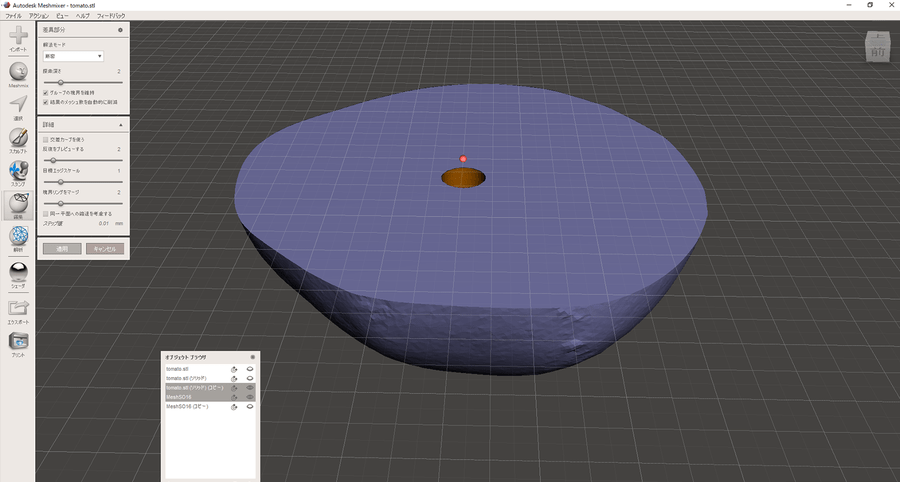

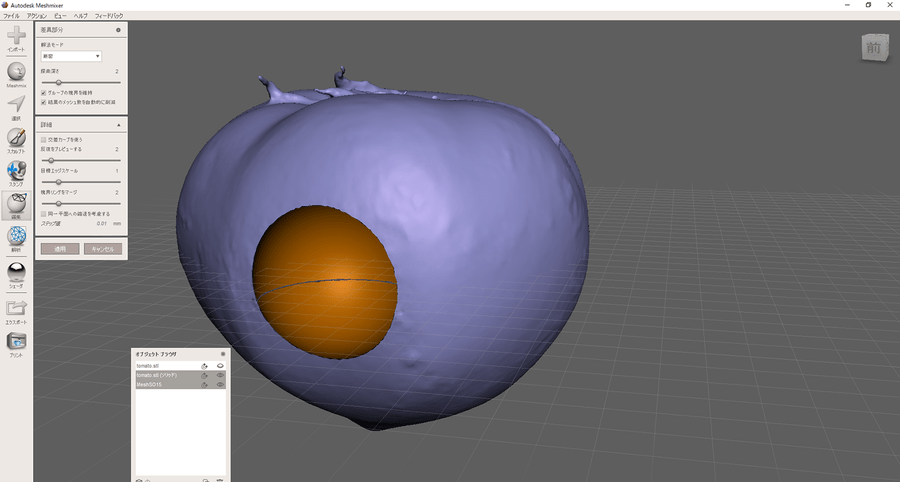

ツールバーの「編集」より、「ブーリアンによる切り取り」を選択し、トマト下部オブジェクトに穴を開けます。

トマト下部オブジェクトを非表示にして、トマト上部オブジェクトと円柱の片方を表示します。

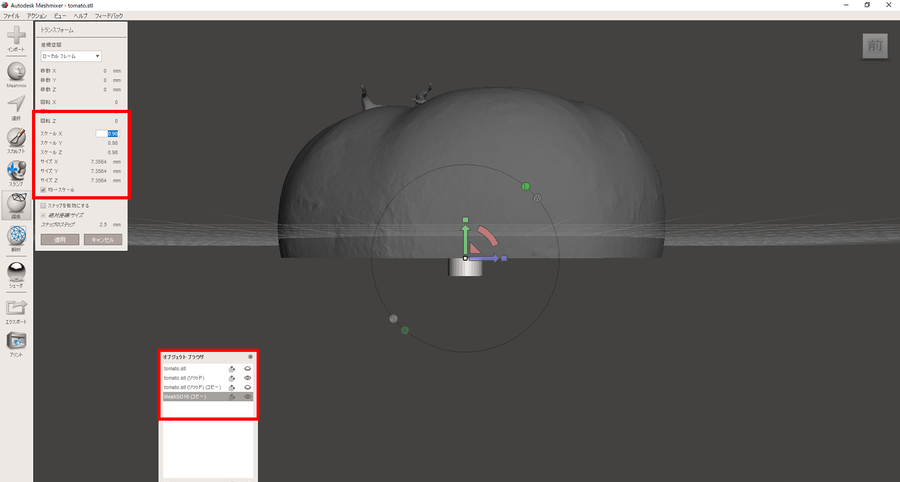

円柱を選択し、「編集」の「トランスフォーム」より、「均一スケール」にチェックをいれてスケールを「0.98」にしてみましょう。

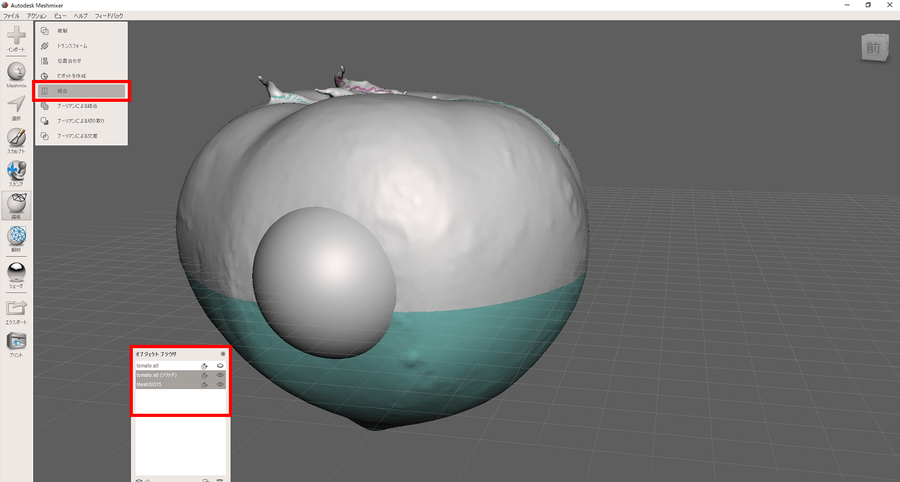

オブジェクトブラウザで、トマト上部オブジェクトと表示している円柱を選択します。
ツールバーの「編集」より、「結合」を選択します。

これでジョイントの完成です。

合成

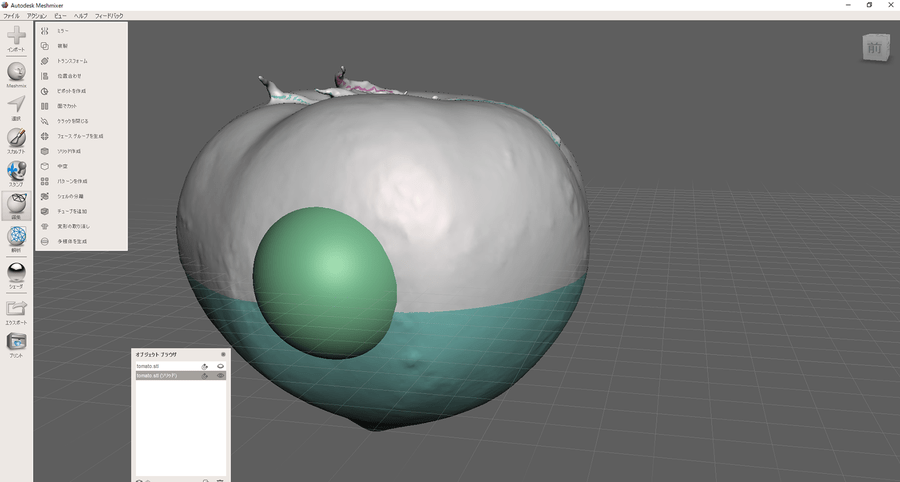

ジョイントの制作で実施したように、他のオブジェクトをスキャンデータと合成を行いたい場合には、オブジェクトブラウザで、2つのオブジェクトを選択し、ツールバーの「編集」より「結合」を選択します。

切り取り

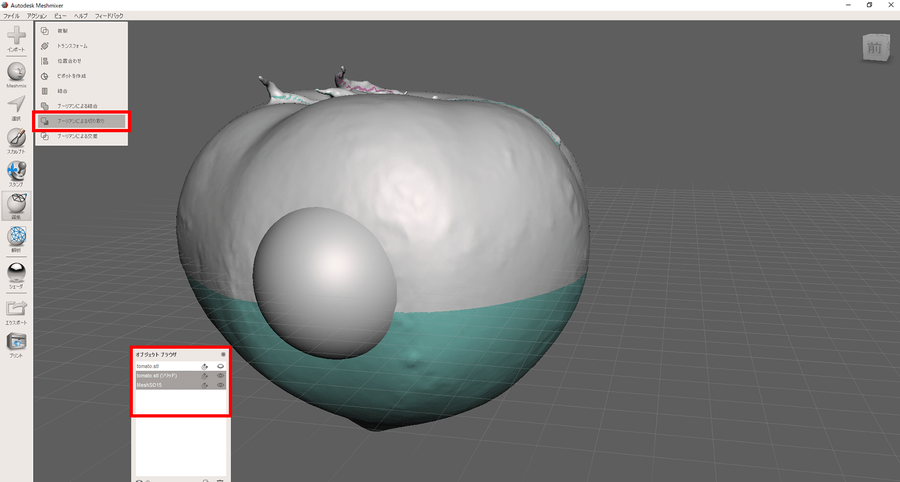

他のオブジェクトでスキャンデータを切り抜きたい場合には、オブジェクトブラウザで、スキャンデータを選択した後に切り抜くオブジェクトを選択し、ツールバーの「編集」より「ブーリアンによる切り取り」を選択します。

厚み付け

オブジェクトの面を削除し、厚みを付けて中抜きの形状を作成することで、3Dプリント時の使用樹脂量を削減することも可能です。

はじめに面のカットをおこないます。

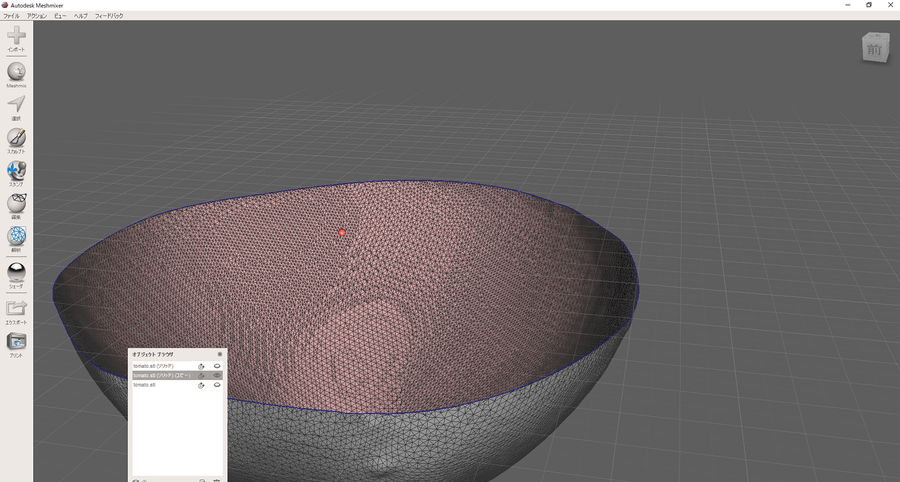

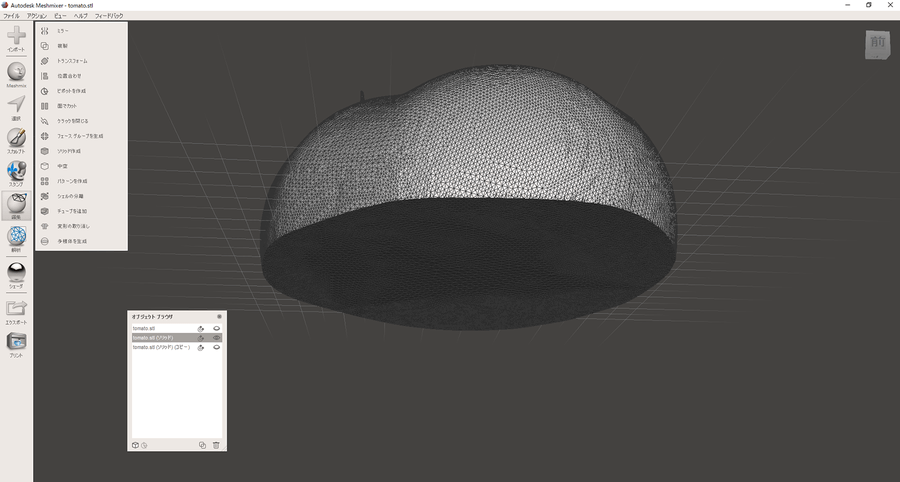

ツールバーの「編集」より「面でカット」を選択し、「切断タイプ：切断（片方を破棄） 埋めタイプ：埋めなし」でおこないます。

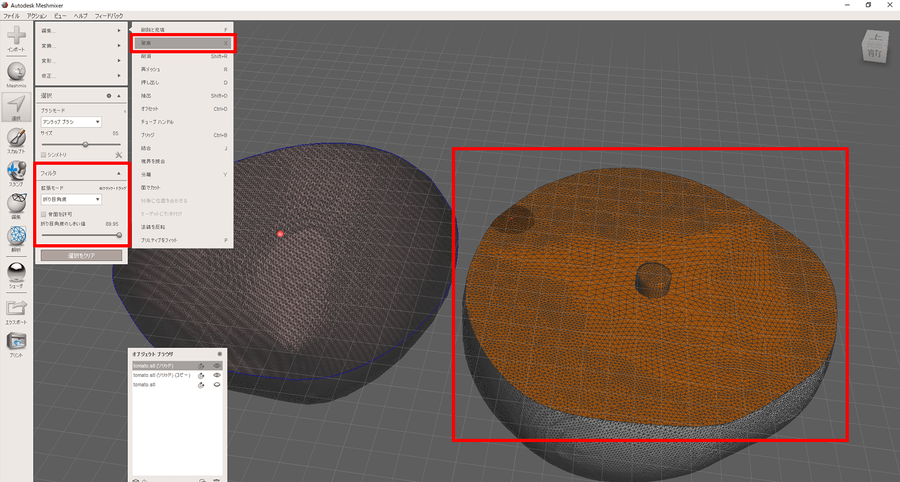

または、ツールバーの「選択」より「フィルタ」の「拡張モード：折り目角度 折り目角度のしきい値：89」にして、「編集」から「破棄」を選択して面を削除することも可能です。

ツールバーの「選択」でオブジェクトをダブルクリックして全選択をします。

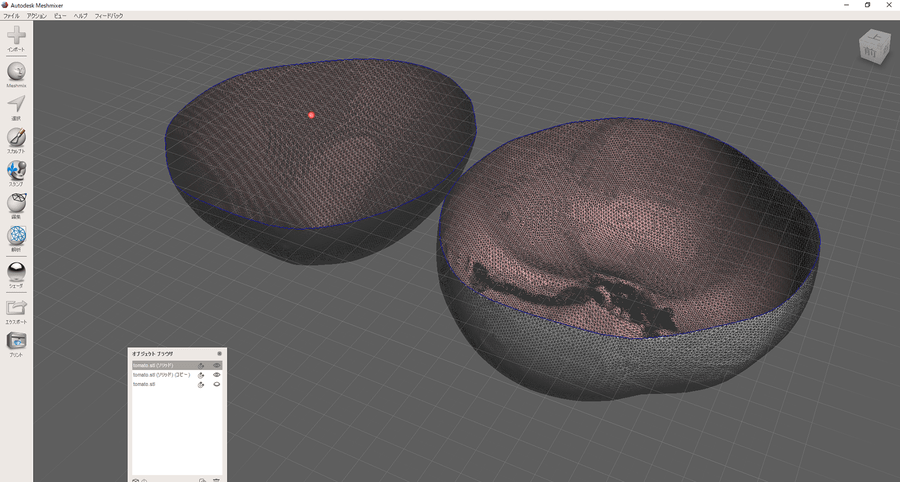

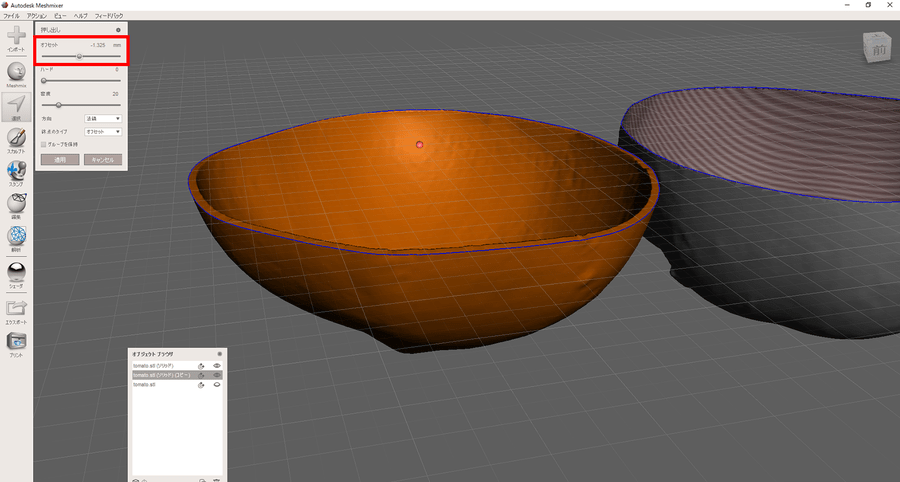

「編集」より「押し出し」を選択し、「方向：法線 終点のタイプ：オフセット」にして「オフセット」で厚み付けしたい数値をマイナス方向に動かします。

このように、Meshmixerは、3Dスキャンデータの修正・加工作業にオススメです。
ぜひ、身近なものを3Dスキャンし、3Dプリントに挑戦してみてください。
